Lieu d'origine:
Chine
Nom de marque:
carterberg
Certification:
IATF16949
Numéro de modèle:
Le numéro de série CB-SPL-10F

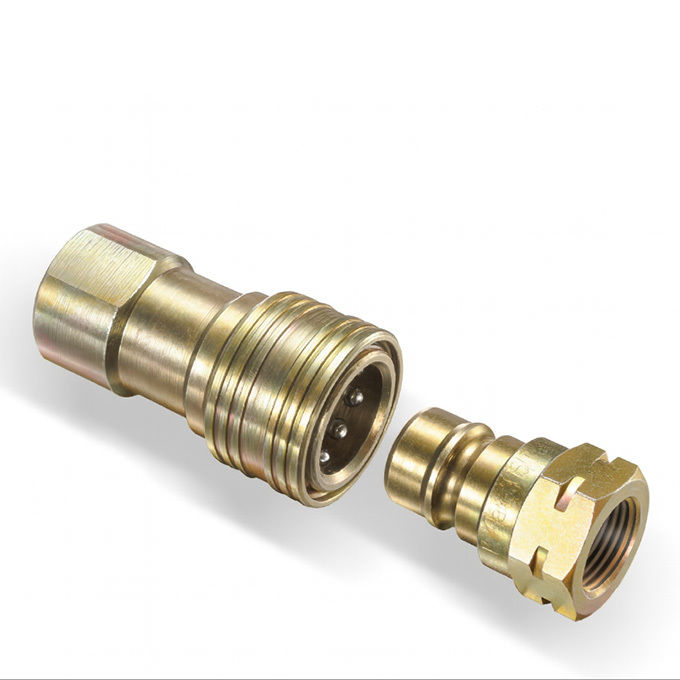

CB-SPL-10F est conforme aux normes géométriques définies par la norme ISO 7241-1 A, garantissant un ajustement parfait dans les systèmes hydrauliques du monde entier. Vous trouverez ci-dessous les caractéristiques dimensionnelles par taille :
| Pression de service maximale (bar/psi) | Diamètre nominal (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (Filetage) | Poids (g) |
|---|---|---|---|---|---|---|---|
| 315 / 4565 | 6,3 | 68 | 36 | 128 | 19 | G 1/4 / NPT 1/4 | 94 |
| 315 / 4565 | 10 | 76 | 41,5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 250 / 3625 | 12,5 | 91 | 49 | 27 | G 1/2 / NPT 1/2 | 238 | 3/4” |
| 250 / 3625 | 110 | 61,5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 | 1” |
| 200 / 2900 | 128 | 71,5 | 53 | 41 | G 1 / NPT 1 | 670 | Toutes les mesures se réfèrent à la moitié du raccord en position connectée. |
Données de pression et de débit
Taille ISO
| Pression de service maximale (bar/psi) | Débit (Δp = 1 bar) | Fuite (ml) | 1/4” |
|---|---|---|---|
| 315 / 4565 | 10 l/min | 0,35 | 3/8” |
| 315 / 4565 | 10 l/min | 1,5 | 1/2” |
| 250 / 3625 | 20 l/min | 2,6 | 3/4” |
| 250 / 3625 | 20 l/min | 8,5 | 1” |
| 200 / 2900 | 25 l/min | 13 | Courbes de débit par rapport à la perte de charge |
Composant
| Matériau standard | Optionnel | Corps / Manchon |
|---|---|---|
| Acier zingué (sans Cr6) | Acier inoxydable sur demande | Vanne |
| Acier zingué | – | Ressorts |
| Acier inoxydable | Joints | Ressorts |
| Acier au carbone | Acier inoxydable | Joints |
| NBR (nitrile) | FKM (Viton) | Plage de température : |
• NBR : -20 °C à +100 °C
• FKM : -20 °C à +200 °C
Variante Push-Pull (1/2”)
