Lieu d'origine:
Chine
Nom de marque:
carterberg
Certification:
IATF16949
Numéro de modèle:
Les données de référence sont fournies à l'aide d'un formulaire de référence.
Le CB-SP-10F-TG est un raccord rapide hydraulique en acier au carbone conçu pour les exigences industrielles robustes. Conçu conformément à la norme ISO 7241-A, ce modèle intègre un bouchon de type valve, offrant des connexions sûres et sans fuite dans les systèmes hydrauliques haute pression et haut débit.
Contrairement aux raccords standard, le CB-SP-10F-TG combine des composants critiques durcis avec un système de valve à clapet fiable pour assurer un contrôle efficace du débit et minimiser la perte de fluide. C'est une solution idéale pour les utilisateurs qui ont besoin de durabilité sans le coût élevé de l'acier inoxydable.
• Conception de bouchon à valve intégrée
Assure l'arrêt automatique lors de la déconnexion, réduisant les déversements et la contamination des fluides.
• Mécanisme de verrouillage à billes
Maintient une connexion serrée et résistante aux vibrations dans des conditions exigeantes.
• Composants durcis
Résistance accrue à l'usure pour une durée de vie prolongée, même dans les environnements à cycles élevés.
• Usinage de précision
Usiné à partir de barres d'acier au carbone massif avec une tolérance dimensionnelle et une précision d'étanchéité fiables.
• Compatibilité ISO 7241-A
Entièrement interchangeable avec les séries Parker 6600, Faster ANV, Aeroquip 5600 et Hansen HA 15000.
| Taille du corps (pouces) | 3/4" | 1" |
|---|---|---|
| Pression nominale (PSI) | 3000 | 3000 |
| Débit nominal (GPM) | 28 | 50 |
| Plage de température | -20°C à +120°C | |
| Matériau du joint (Standard) | NBR | |
| Matériau | Acier au carbone (chromé) |
Courbe de performance:
Performance de la perte de charge disponible sur demande. Test standard basé sur l'huile ISO 200SUS à 38°C.

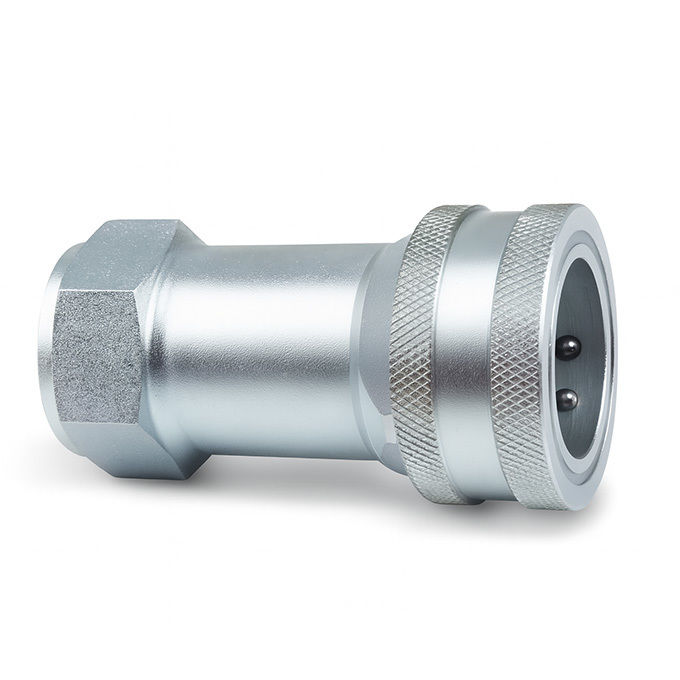

Femelle (Douille)
| RÉF. DE PIÈCE | LS | Φ D | HS | A | T |
| CB-S6S-TG | 85 | 49 | S38 | 19 | G3/4 NPT3/4 |
| CB-S8S-TG | 98.5 | 57 | S44.5 | 23 | G1 NPT1 |

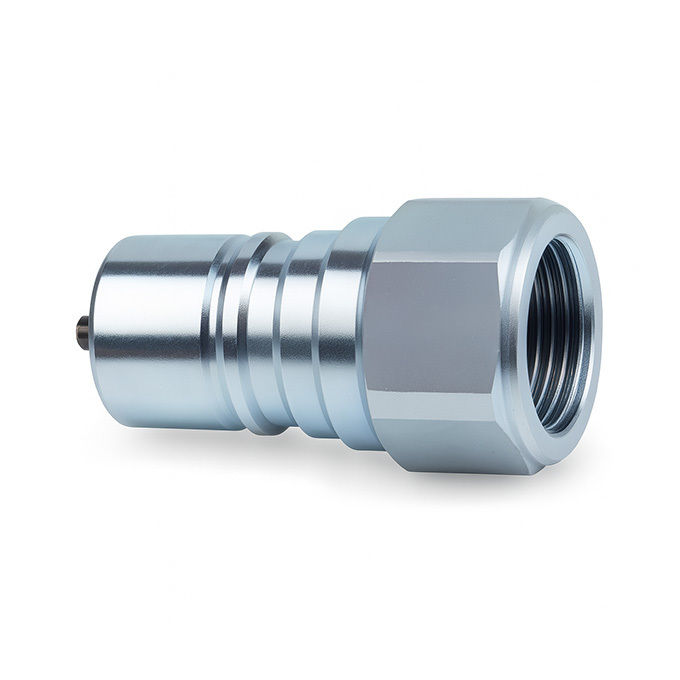

Mâle (Bouchon)
| RÉF. DE PIÈCE | LP | d | C | HP | A | T |
| CB-P6S-TG | 57 | 29 | 29 | S35 | 19 | G3/4 NPT3/4 |
| CB-P8S-TG | 65 | 34.3 | 34.3 | S41 | 23 | G1 NPT1 |
Le CB-SP-10F-TG convient à un large éventail de secteurs industriels, notamment :
• Équipement de construction – Excavateurs, chargeurs, brise-roches
• Machines forestières – Abatteuses-façonneuses, broyeurs
• Systèmes agricoles – Instruments hydrauliques, pulvérisateurs
• Outils industriels – Presses, machines de moulage par injection
• Circuits hydrauliques généraux – Transfert de fluide dans les systèmes mobiles et fixes à moyenne pression
Besoin d'un raccord rapide hydraulique fiable sans vous ruiner ?
Demandez un devis pour le CB-SP-10F-TG dès aujourd'hui ou contactez-nous pour discuter des besoins de votre système.
