Raccord rapide hydraulique en acier inoxydable CB-SPL-10F ISO 7241-A
Le raccord rapide hydraulique CB-SPL-10F est conçu en totale conformité avec la norme ISO 7241-1 A norme internationale, offrant une solution sûre et performante pour la connexion de fluides dans les systèmes hydrauliques modernes. Conçue avec un corps robuste en acier zingué et équipée d'un mécanisme de verrouillage à billes et de vannes à double obturation, cette série assure une déconnexion sûre et sans fuite dans des conditions exigeantes.
Éprouvé dans les machines agricoles, les équipements de travaux publics et les circuits hydrauliques industriels, le CB-SPL-10F est un remplacement fiable pour les raccords reconnus mondialement tels que Hansen H-15000, Parker 6600 et Faster ANV.
Principales caractéristiques et avantages
• Conception de vanne à double obturation
Empêche les pertes de fluide lors de la connexion et de la déconnexion, maintenant la propreté du système et réduisant les risques pour la sécurité.
• Résistance à haute pression
Classé jusqu'à 315 bar / 4565 psi selon la taille, ce qui le rend adapté aux applications hydrauliques mobiles ou industrielles à forte charge.
• Mécanisme de verrouillage à billes sécurisé
Le raccord utilise un système de verrouillage à billes avec un manchon moleté pour assurer un engagement ferme et une résistance aux vibrations ou aux tractions accidentelles.
• Raccord à tirer pour connecter
Le fonctionnement semi-automatique simplifie l'installation et la maintenance sur le terrain.
• Matériaux durables
• Corps / Manchon / Vanne : Acier zingué (bichromaté)
• Ressorts : acier ou acier inoxydable
• Billes : acier inoxydable
• Joints : NBR standard, FKM (Viton) en option pour les circuits de fluides à haute température
• Interchangeable avec les grandes marques
Entièrement compatible avec les séries Parker 6600, Faster ANV, Aeroquip 5600 et Hansen H-15000.
• Option push-pull disponible
Pour la taille 1/2 », une version push-pull est disponible avec un manchon monté sur cloison pour une fonctionnalité de connexion/déconnexion automatique.
Spécifications techniques
| Taille ISO |
Diamètre nominal (mm) |
Pression de service maximale (bar/psi) |
Débit @ ∆p 1 bar (l/min) |
Déversement (ml) |
Options de filetage |
Plage de température (NBR / FKM) |
| 1/4” |
6.3 |
315 / 4565 |
6.3 |
0.35 |
G / NPT |
-20°C à +100°C / +200°C |
| 3/8” |
10 |
315 / 4565 |
10 |
1.5 |
G / NPT |
-20°C à +100°C / +200°C |
| 1/2” |
12.5 |
250 / 3625 |
12.5 |
2.6 |
G / NPT |
-20°C à +100°C / +200°C |
| 3/4” |
20 |
250 / 3625 |
20 |
8.5 |
G / NPT |
-20°C à +100°C / +200°C |
| 1” |
25 |
200 / 2900 |
25 |
13 |
G / NPT |
-20°C à +100°C / +200°C |
Aperçu dimensionnel

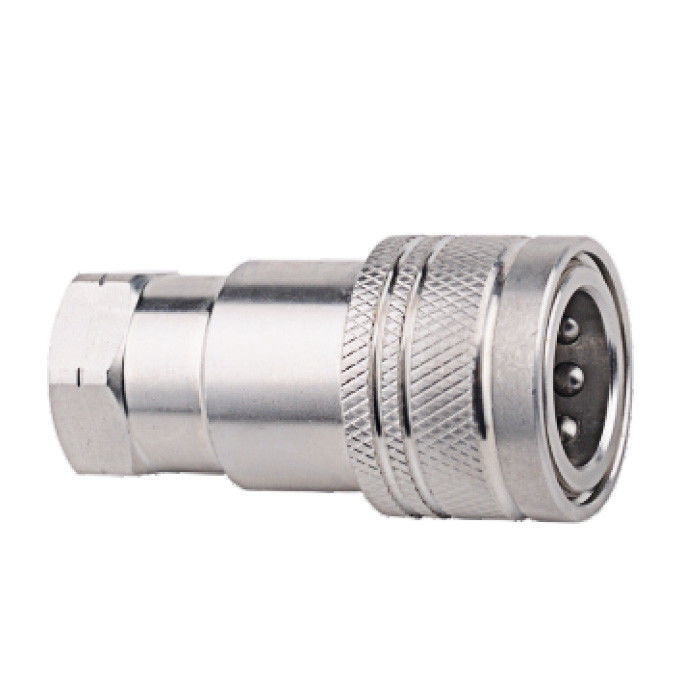

Femelle (Douille)
| Taille du corps |
PARTNO. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2L-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3L-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4L-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6L-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8L-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10L-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12L-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

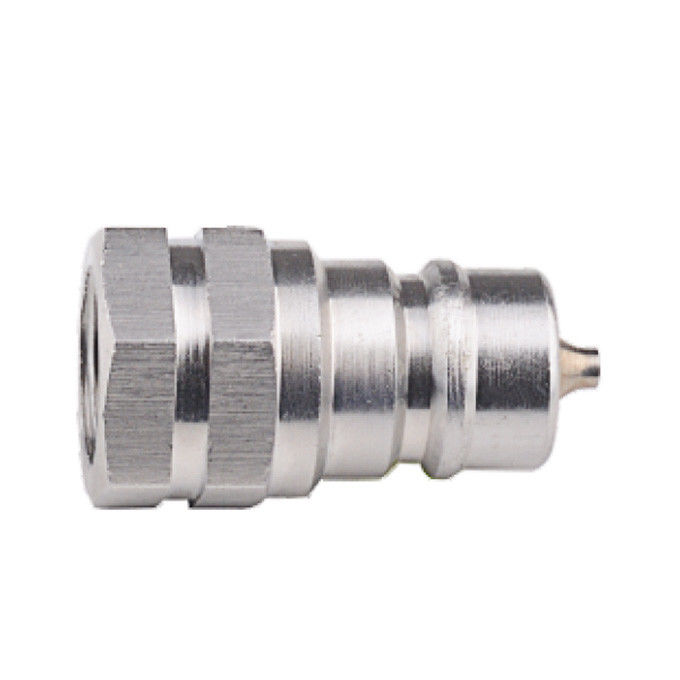

Mâle (Fiche)
| Taille du corps |
PARTNO. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2L-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3L-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4L-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6L-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8L-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Graphique de la perte de charge par rapport au débit
Les courbes de perte de charge CB-SPL-10F sont basées sur les conditions standard ISO 7241-A utilisant de l'huile hydraulique 30 cSt à 40°C.
Pour les courbes de débit en taille réelle, les dessins CAO dimensionnels et les comparaisons de perte de fluide, visitez la page de détails techniques CB-SPL-10F.
Champs d'application
Le raccord rapide CB-SPL-10F est idéal pour :
• Circuits hydrauliques et groupes motopompes dans les systèmes industriels et mobiles
• Machines agricoles telles que les tracteurs, les moissonneuses-batteuses, les pulvérisateurs
• Équipements de travaux publics y compris les excavatrices, les chargeurs et les briseurs
• Transfert de fluide hydraulique général dans des conditions critiques de pression
Sa résistance aux vibrations, sa large tolérance à la pression et sa compatibilité avec les marques en font un choix fiable dans tous les secteurs.
Tableau de compatibilité
| Modèle Carterberg |
Parker |
Faster |
Aeroquip |
Hansen |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Pour une ventilation détaillée de la géométrie des vannes et de la compatibilité entre les marques, explorez le guide d'échange et de remplacement CB-SPL-10F
FAQ
• À quoi sert le raccord rapide hydraulique CB-SPL-10F ?
Le CB-SPL-10F est un ensemble de raccords rapides hydrauliques en acier inoxydable (fiche et douille) construit selon les normes ISO 7241-A. Il est couramment utilisé dans les systèmes hydrauliques de construction, agricoles et industriels nécessitant une déconnexion et une reconnexion fréquentes avec une perte de fluide minimale.
• Le CB-SPL-10F est-il compatible avec les raccords Parker, Faster ou Stucchi ?
Oui. Le CB-SPL-10F est entièrement interchangeable avec les raccords ISO 7241-A de marques telles que Parker (série 6600), Faster (ANV), Stucchi (série A Series) et autres. Assurez-vous de vérifier le type et la taille du filetage lors du remplacement des composants existants.
• Quelles tailles et quels types de filetage sont disponibles ?
Ce modèle est disponible en plusieurs tailles de corps, notamment 1/4 », 3/8 », 1/2 », 3/4 » et 1 ». Les options de filetage incluent les types BSPP, NPT et métriques. Des spécifications de filetage personnalisées peuvent être demandées en fonction des exigences de votre système.
• Puis-je utiliser le CB-SPL-10F dans des environnements corrosifs ?
Absolument. Le raccord CB-SPL-10F est fabriqué en acier inoxydable résistant à la corrosion et est idéal pour une utilisation dans les applications marines, offshore et chimiques fluides où la durabilité et l'étanchéité sont essentielles.
• Comment puis-je demander un devis ou une assistance technique ?
Vous pouvez contacter notre équipe d'ingénierie avec vos spécifications, vos exigences de débit ou les détails de votre application. Nous offrons une réponse rapide, des options personnalisées et une assistance pour les commandes en gros ou OEM.
