Name: Cb-spm-10f-a-iso-7241-a Accouplement rapide en acier inoxydable avec prise et prise Parker 6600
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: Les données sont fournies par les autorités compétentes.
Availability: InStock

À la maison > produits > accouplements rapides hydrauliques >

Cb-spm-10f-a-iso-7241-a Accouplement rapide en acier inoxydable avec prise et prise Parker 6600

Le système d'accouplement rapide doit être utilisé pour la commande de l'appareil.

ISO 7241-A Accouplement rapide

Accouplement rapide en acier inoxydable

Lieu d'origine:

Chine

Nom de marque:

carterberg

Certification:

IATF16949

Numéro de modèle:

Les données sont fournies par les autorités compétentes.

Nous contacter

Demandez un devis

Cb-spm-10f-a-iso-7241-a Accouplement rapide en acier inoxydable avec prise et prise Parker 6600

Détails du produit

Le type:

Pour l'utilisation de la méthode ISO 7241

Matériel:

aciers zincés, aciers inoxydables

Taille:

Un quart de mètre et un mètre.

Pression nominale:

jusqu'à 2900 PSI ((20 MPa)

Matériaux d'étanchéité:

Le produit doit être présenté à l'échantillon.

Connexion:

Prise et prise

Valves:

Boule / Marionnette

Échange:

Compatible avec Parker 6600, ANV plus rapide, Stucchi série A, etc.

Mettre en évidence:

Le système d'accouplement rapide doit être utilisé pour la commande de l'appareil.

ISO 7241-A Accouplement rapide

Accouplement rapide en acier inoxydable

Conditions de paiement et d'expédition

Quantité de commande min

Les négociations

Prix

Négociable

Détails d'emballage

Cartonné

Délai de livraison

7-20 jours ouvrables

Conditions de paiement

L/C,D/A,D/P,T/T,Western Union

Capacité d'approvisionnement

5000~20000 pc/month

Produits connexes

Coupleur rapide industriel à haute pression de TNP

Obtenez le meilleur prix

TC Type fermé coupler hydraulique à très haute pression

Obtenez le meilleur prix

Type coupleur rapide hydraulique à haute pression superbe de fin de comité technique

Obtenez le meilleur prix

guide de raccord de vérin non fileté haute pression cb sp3s tc

Obtenez le meilleur prix

Nous contacter

86-021-37214610

Contactez-nous maintenant

Description du produit

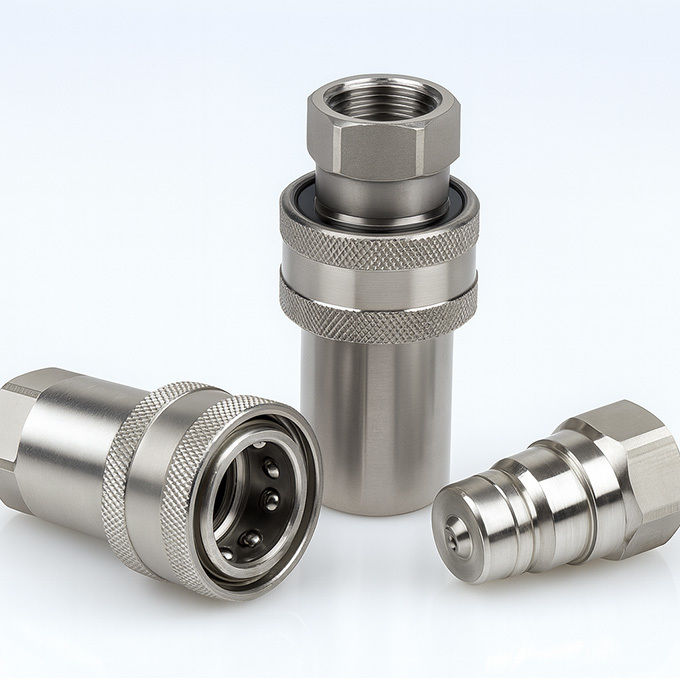

Ensemble de raccords rapides hydrauliques en acier inoxydable CB-SPM-10F-A ISO 7241-A

Le raccord rapide hydraulique CB-SPM-10F-A est une solution en acier inoxydable de haute qualité conçue pour résister aux fluides corrosifs, aux températures extrêmes et aux systèmes hydrauliques exigeants.

Entièrement conforme à la norme ISO 7241- A, ce modèle est doté d'une vanne à clapet à double obturation, d'un mécanisme de verrouillage à billes et d'un corps en acier inoxydable 316 usiné avec précision, ce qui le rend idéal pour les applications marines, chimiques et alimentaires.

Contrairement aux coupleurs en acier au carbone standard, le CB-SPM-10F-A est conçu pour les environnements où la résistance à l'oxydation, à la dégradation chimique et aux cycles thermiques est non négociable.

Principales caractéristiques et avantages

• Construction entièrement en acier inoxydable 316

Résistant à la corrosion, sous pression et sûr pour les environnements agressifs, y compris l'eau de mer, les produits chimiques et les systèmes stérilisés.

• Conception à clapet à double obturation

Minimise les déversements de fluide lors de la déconnexion et assure un fonctionnement propre et sans fuite.

• Mécanisme de verrouillage à billes

Fournit un verrouillage sûr et résistant aux vibrations, même sous des charges dynamiques.

• Engagement par poussée

Permet une utilisation intuitive et rapide. La vanne s'ouvre automatiquement une fois couplée.

• Capacité haute température

Est livré en standard avec des joints Viton®, permettant un fonctionnement sûr de -20°C à +200°C.

• Options de compatibilité des filetages

Disponible avec des filetages BSPP (G), NPT et métriques pour s'adapter aux systèmes existants dans le monde entier.

• Interchangeable

Conçu pour une compatibilité totale avec les séries Parker 6600, Faster ANV, Hansen HA 15000 et Aeroquip 5600.

Spécifications techniques

Taille (pouces)	Diamètre nominal (mm)	Pression maximale (PSI)	Débit nominal (GPM)	Plage de température (°C)	Options de filetage
1/4"	6.3	2000	3	-20 ~ +200	G1/4, NPT1/4
3/8"	10	2000	6	-20 ~ +200	G3/8, NPT3/8
1/2"	12.5	1500	12	-20 ~ +200	G1/2, NPT1/2
3/4"	20	1500	28	-20 ~ +200	G3/4, NPT3/4
1"	25	1000	50	-20 ~ +200	G1, NPT1
1-1/4"	30	1000	88	-20 ~ +200	G1-1/4
1-1/2"	40	1000	220	-20 ~ +200	G1-1/2
2"	50	1000	240	-20 ~ +200	G2

Aperçu dimensionnel

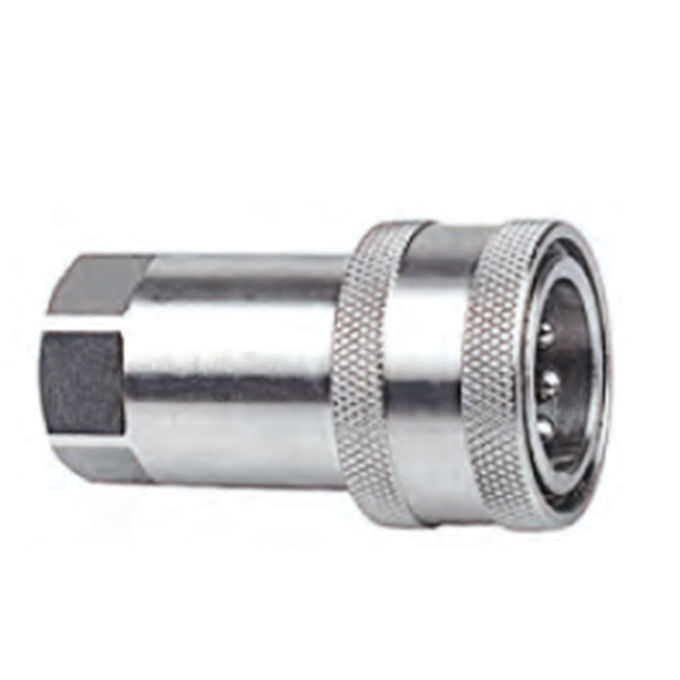

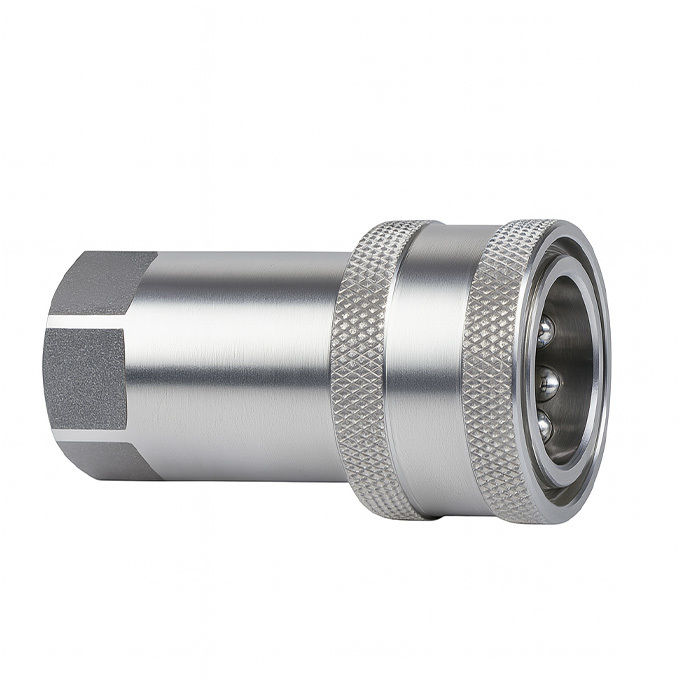

Femelle (Douille)

Cb-spm-10f-a-iso-7241-a Accouplement rapide en acier inoxydable avec prise et prise Parker 6600 0

Taille du corps	PARTNO.	LS	Φ D	HEX1	A	T
1/4"	CB-S2M-10F-A	50	26	19	13	G1/4 NPT1/4
3/8"	CB-S3M-10F-A	56	31.5	22	14	G3/8 NPT3/8
1/2"	CB-S4M-10F-A	66	38.5	27	16	G1/2 NPT1/2
3/4"	CB-S6M-10F-A	80	48	34	18	G3/4 NPT3/4
1"	CB-S8M-10F-A	94	56	41	21	G1 NPT1
1-1/4"	CB-S10M-10F-A	117	69.5	50	25	G1-1/4 NPT1-1/4
1-1/2"	CB-S12M-10F-A	133	84	60	27	G1-1/2 NPT1-1/2
2"	CB-S16M-10F-A	165	99	75	26	G2 NPT2

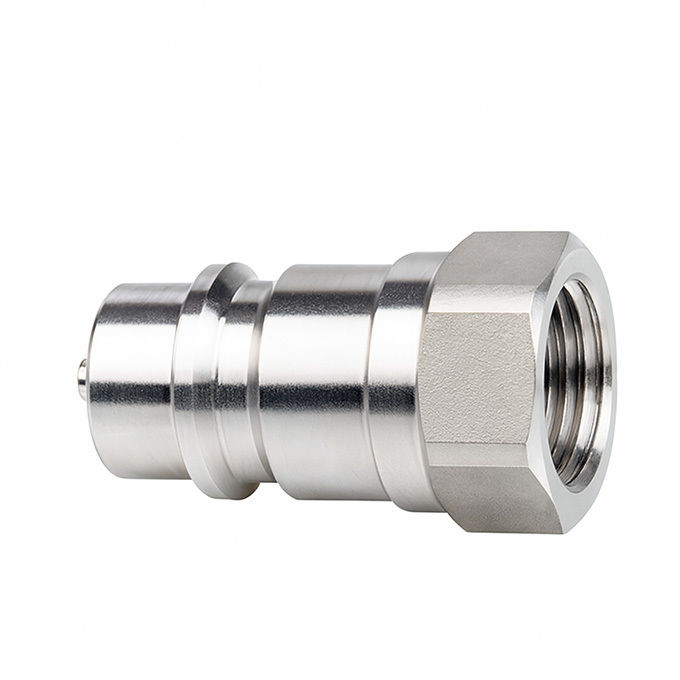

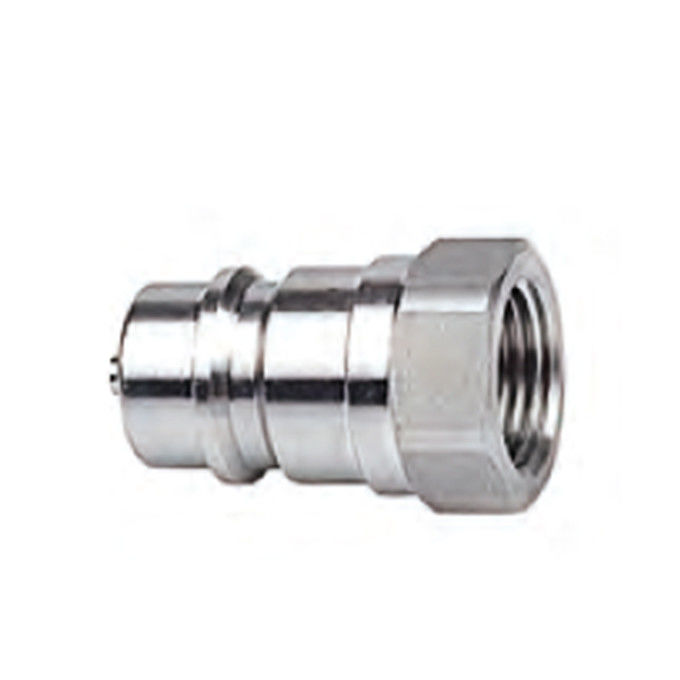

Mâle (Fiche)

Cb-spm-10f-a-iso-7241-a Accouplement rapide en acier inoxydable avec prise et prise Parker 6600 1

Taille du corps	PARTNO.	LP	d	C	HP	A	T
1/4"	CB-P2M-10F-A	35.5	11.8	15	19	13	G1/4 NPT1/4
3/8"	CB-P3M-10F-A	36.5	17.3	21.4	22	14	G3/8 NPT3/8
1/2"	CB-P4M-10F-A	43.5	20.5	27	27	16	G1/2 NPT1/2
3/4"	CB-P6M-10F-A	57	29	28	35	18	G3/4 NPT3/4
1"	CB-P8M-10F-A	59.5	34.3	36	41	21	G1 NPT1
1-1/4"	CB-P10M-10F-A	75	45	46	50	25	G1-1/4 NPT1-1/4
1-1/2"	CB-P12M-10F-A	83.5	55	52	60	27	G1-1/2 NPT1-1/2
2"	CB-P16M-10F-A	105	65	64	75	26	G2 NPT2

Performance de débit

La série CB-SPM-10F-A offre des débits fiables avec une perte de charge minimale, même en cas de cycles continus. Le graphique ci-dessus illustre le débit en fonction de la perte de charge à une huile de 30 cSt, basé sur les normes de test ISO 7241-A.

Les tailles plus grandes (1-1/4” à 2”) maintiennent l'efficacité du débit même à des niveaux de GPM élevés.

Applications

Le CB-SPM-10F-A est conçu pour les systèmes hydrauliques exposés à des risques de corrosion, de choc thermique ou de contamination:

• Hydraulique marine: environnements d'eau salée et équipements sur le pont

• Usines de transformation chimique: Exposition aux acides, aux solvants et aux fluides industriels

• Alimentation et boissons: Nettoyabilité et conformité des matériaux

• Opérations pétrolières et gazières: Environnements extérieurs difficiles avec des problèmes de compatibilité des fluides

• Sylviculture et agriculture: Lorsque les engrais, les acides organiques ou l'humidité créent un risque de corrosion

• Systèmes d'essai à haute température: Lorsque les coupleurs à base de NBR se dégradent prématurément

Options disponibles

• Joints FKM/FPM en option pour les produits chimiques extrêmes

• Configurations de montage sur panneau (taille 1/2”)

• Adaptateurs de filetage personnalisés ou conversions métriques

• Bouchons anti-poussière en acier inoxydable ou en polymère

Contactez-nous pour demander un plan, une vérification de la compatibilité chimique ou un rapport de résistance à la corrosion.

Appel à l'action

Prêt à passer à une solution hydraulique en acier inoxydable qui dure ?
Demandez un devis maintenant ou discutez avec nos ingénieurs pour trouver la bonne configuration pour votre système.
