Lieu d'origine:
Chine
Nom de marque:
carterberg
Certification:
IATF16949
Numéro de modèle:
Le numéro de série est le numéro de série.

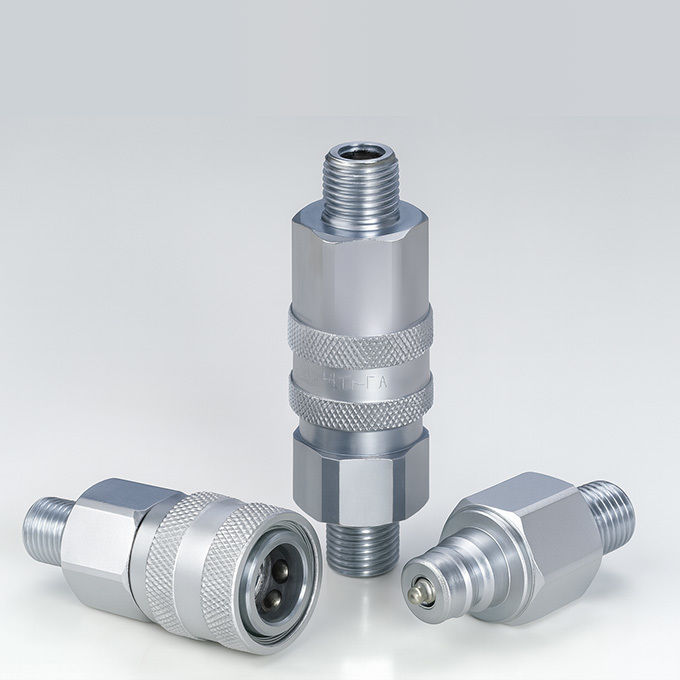

Le CB-SP-10M-3 est un raccord rapide hydraulique ISO 7241-A haute performance conçu pour les applications industrielles générales et exigeantes. Fabriqué en acier au carbone trempé, il offre une alternative fiable et économique aux variantes en acier inoxydable — en particulier lorsque la résistance extrême à la corrosion n'est pas une préoccupation majeure.
Que vous utilisiez des équipements lourds, gériez des systèmes hydrauliques de construction ou équipiez des machines mobiles, ce raccord offre résistance, simplicité et compatibilité.
• Compatibilité ISO 7241-A – Entièrement interchangeable avec les séries Parker 6600, Faster ANV, Aeroquip 5600 et Hansen HA 15000
• Construction en acier au carbone trempé – Haute durabilité mécanique avec des composants trempés en surface pour la résistance à l'usure
• Système de soupape à clapet – Minimise les fuites de fluide et maintient l'intégrité de la ligne lors de la déconnexion
• Verrouillage à billes – Connexion sécurisée même en cas de vibrations
• Conception à connexion par poussée – Simplifie l'installation et la maintenance rapide
• Pression nominale jusqu'à 5000 PSI – Convient aux systèmes hydrauliques haute pression
• Joint standard : NBR – Idéal pour les huiles minérales et les fluides hydrauliques généraux, fonctionnant de -20°C à +120°C
| Taille (po) | Pression nominale (PSI) | Débit nominal (GPM) | Plage de température | Matériau du joint |
|---|---|---|---|---|
| 1/4 | 5000 | 3 | -20°C à +120°C | NBR |
| 3/8 | 4000 | 6 | -20°C à +120°C | NBR |
| 1/2 | 4000 | 12 | -20°C à +120°C | NBR |
| 3/4 | 3000 | 28 | -20°C à +120°C | NBR |

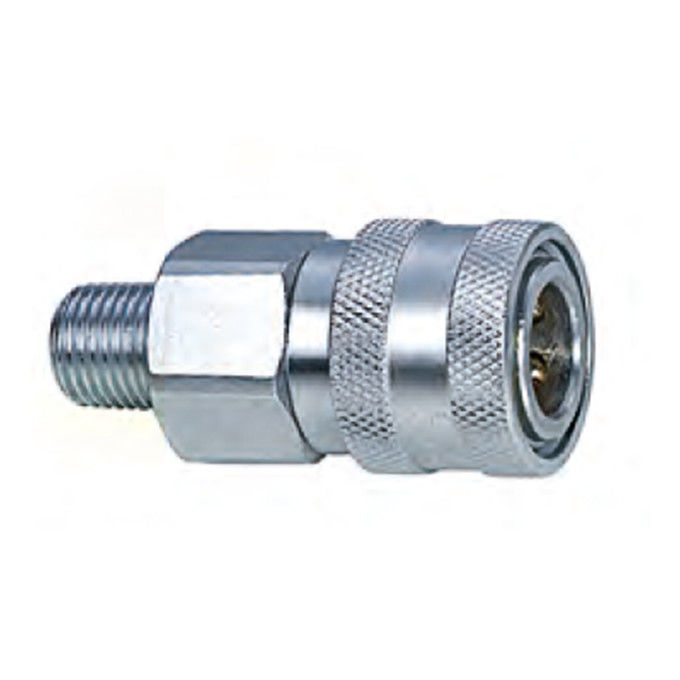

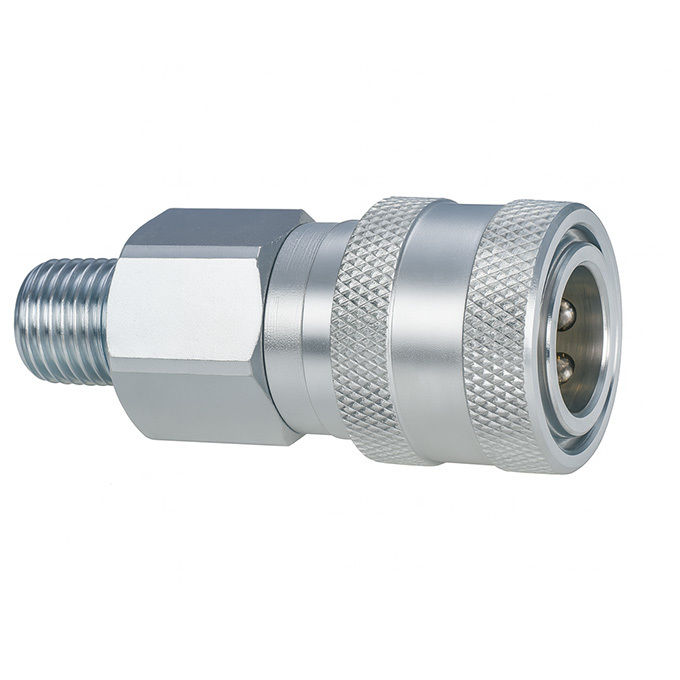

Femelle (Douille)
| Taille du corps | RÉF. ARTICLE | LS | Φ D | HEX1 | A | T |
| 1/4" | CB-S2S-10F-3 | 53.5 | 26 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8" | CB-S3S-10F-3 | 57.5 | 31.5 | 27 | 13 | ZG3/8 NPT3/8 |
| 1/2" | CB-S4S-10F-3 | 66.5 | 38.5 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4" | CB-S6S-10F-3 | 81.5 | 48 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-S8S-10F-3 | 96 | 56 | 41 | 21 | ZG1 NPT1 |

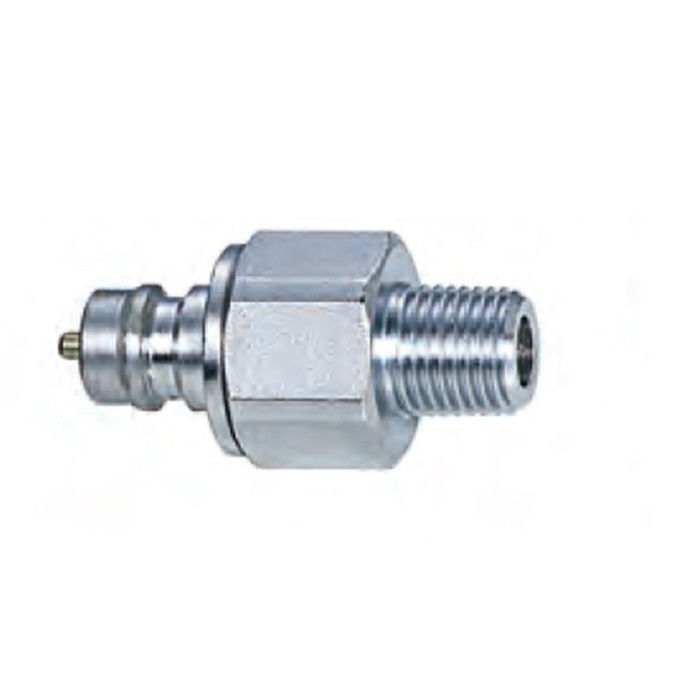

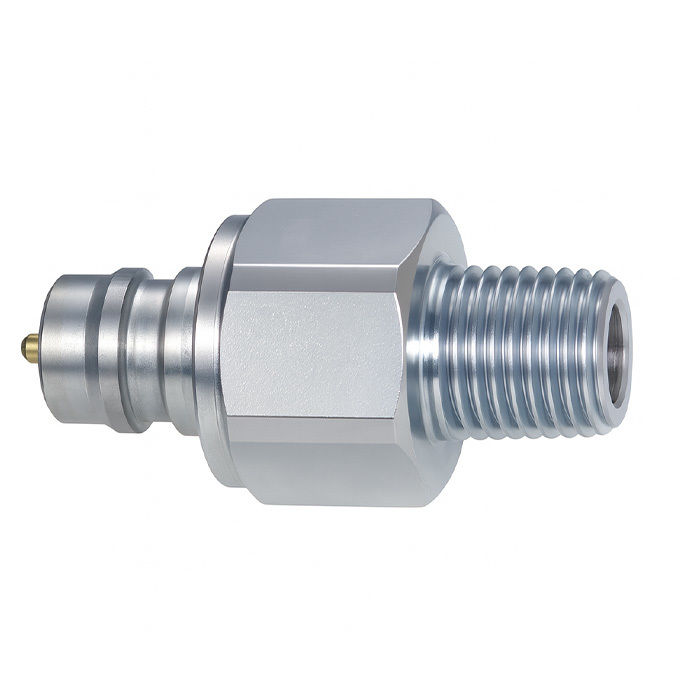

Mâle (Fiche)
| Taille du corps | RÉF. ARTICLE | LP | d | C | HEX2 | A | T |
| 1/4" | CB-P2S-10F-3 | 46 | 11.8 | 15.2 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8" | CB-P3S-10F-3 | 53 | 17.3 | 21.4 | 27 | 13 | ZG3/8 NPT3/8 |
| 1/2" | CB-P4S-10F-3 | 62.5 | 20.5 | 27 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4" | CB-P6S-10F-3 | 66.5 | 29 | 28 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-P8S-10F-3 | 79 | 34.3 | 36 | 41 | 21 | ZG1 NPT1 |
Pourquoi choisir le CB-SP-10M-3 ?
Si vous recherchez un raccord rapide hydraulique pour des environnements difficiles et non corrosifs, l'acier au carbone offre des avantages évidents en termes de résistance et de rentabilité.
| Caractéristique | CB-SP-10M-3 (Acier au carbone) | CB-SPM-10F-A / CB-SPL-10F (316 SS) |
|---|---|---|
| Matériau | Acier au carbone trempé | Acier inoxydable 316 |
| Résistance à la corrosion | Modérée (pas pour les environnements marins/chimiques) | Excellente (environnements marins, chimiques, CIP) |
| Plage de température | Jusqu'à 120°C | Jusqu'à 200°C (joint Viton) |
| Pression nominale | Jusqu'à 5000 PSI | Jusqu'à 4565 PSI |
| Matériau du joint | NBR (standard) | Viton® (standard) |
| Rentabilité | Élevée | Coût plus élevé |
| Utilisation idéale | Hydraulique générale, construction, agriculture | Offshore, qualité alimentaire, systèmes chimiques |
