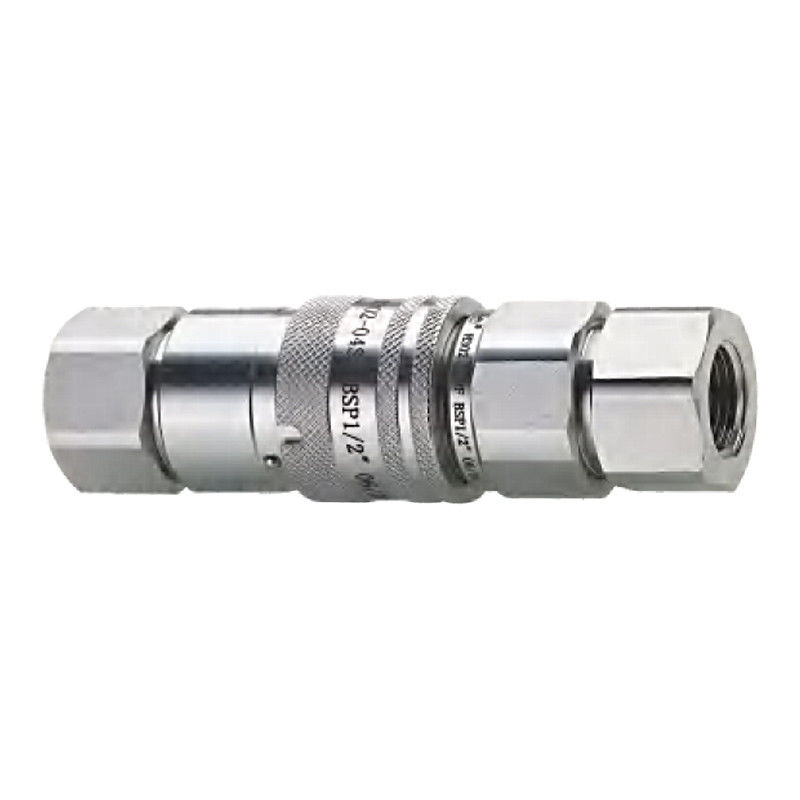

L'appareil est équipé d'un système d'accouplement rapide hydraulique à face plate.
Conçus pour des tâches difficiles
Le CB-SP-6FN est un coupleur hydraulique rapide à face plate conforme à la norme ISO 16028 conçu pour une utilisation dans des environnements difficiles tels que la construction, l'entretien ferroviaire et l'exploitation minière.Il est conçu pour minimiser les pertes de liquide, résister à la contamination et supporter les cycles de connexion fréquents.
Si votre système hydraulique a besoin d'une performance de rupture propre, CB-SP-6FN offre une solution fiable et sûre avec des types de fils en option, des matériaux d'étanchéité,et une structure qui aide à prévenir la déconnexion accidentelle.
Ce qui le rend différent
• les personnes âgéesConception de soupape à face plate
Pas de déversement, pas de désordre.La soupape reste fermée lorsqu'elle est déconnectée et ne s'ouvre qu'au moment de l'engagement complet, ce qui minimise à la fois les pertes d'huile et l'entrée d'air.
• les personnes âgéesFermeture à manches rotatives
Après la connexion, tournez le manche pour engager le verrou.Cela permet d'éviter les déconnexions involontaires dues à des vibrations ou à des traînées, et protège l'intérieur de la vanne de la saleté.
• les personnes âgéesComposants durcis par induction
Les sièges des vannes et les pièces de verrouillage sont traités thermiquement pour leur durabilité.Même avec un fonctionnement à haute fréquence, l'usure est minime.
• les personnes âgéesCarrosserie en acier au carbone plaqué au zinc
Construit pour l'usure du monde réel.Un traitement de surface QPQ ou de l'acier inoxydable optionnel est disponible pour les environnements corrosifs.
• les personnes âgéesConception interchangeable
Entièrement compatible avec les autres accouplages ISO 16028 de tailles standard de 1/4" à 2" disponibles.
• les personnes âgées Face plate contre marionnette: pourquoi cela compte
Comparés aux accouplements traditionnels de type poupée, les conceptions à face plate comme le CB-SP-6FN réduisent considérablement les pertes de liquide et l'inclusion d'air.Ceci est particulièrement important dans les applications propres critiques telles que les outils de service mobiles, le transfert de produits chimiques ou les équipements de maintenance sur le terrain.
L'illustration ci-dessous souligne la différence structurelle et explique pourquoi les vannes à face plate sont le choix préféré dans les systèmes hydrauliques de haute qualité.
Les vannes à face plate (à gauche) éliminent les déversements de liquide lors de la déconnexion, contrairement aux vannes traditionnelles de type marionnette (à droite) qui peuvent permettre des fuites.
Spécifications techniques
Spécifications techniques
| Taille (en) |
Diamètre nominal (mm) |
Pression nominale (PSI) |
Débit nominal (GPM) |
| Un quart de pouce |
6.3 |
5000 |
3 |
| 3/8 " |
8.6 |
4000 |
6 |
| 1/2 pouce |
11 |
4000 |
12 |
| 3/4 " |
15 |
3000 |
28 |
| 1 pouce |
18.5 |
3000 |
50 |
| 1 1/4 " |
25 |
3000 |
88 |
| Un pouce et demi. |
25 |
2000 |
220 |
| 2 pouces |
39.2 |
2000 |
224 |
Plage de température (NBR): de 20 °C à + 80 °C
Connexion: Push-to-connect avec verrouillage à manche
Les médias: huiles minérales (autres possibles avec des joints corrects)
Vue d'ensemble dimensionnelle

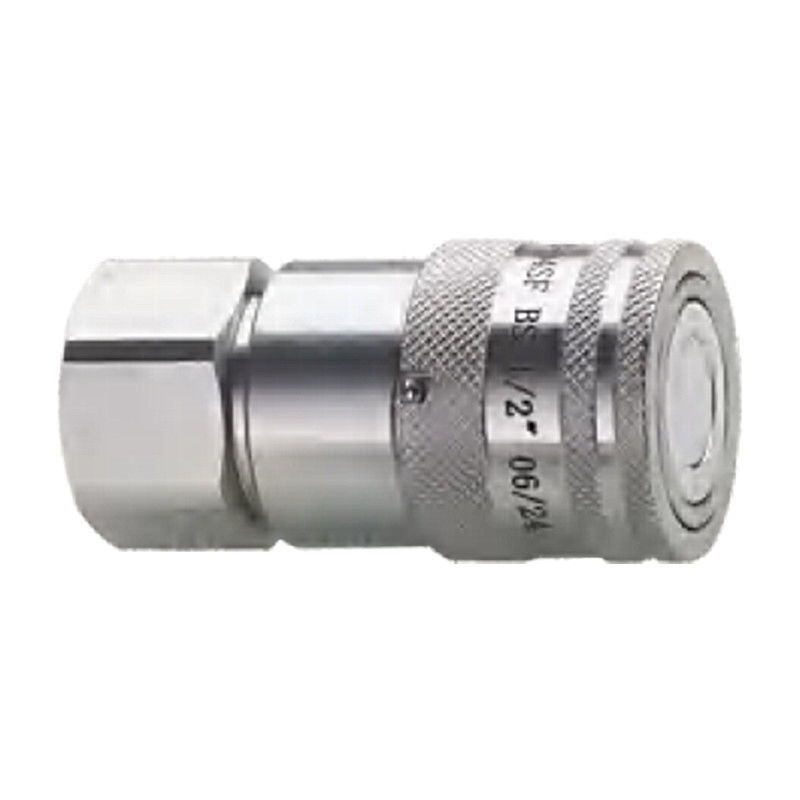

Femme (socket)
| Je vous en prie. |
Le fil |
LS |
φD |
HS |
Une |
| Le numéro de série de l'appareil doit être identifié. |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| Le numéro de téléphone est le numéro d'identification de l'appareil. |
G3/8 NPT3/8 |
72 |
32 |
S24 六角 |
14 |
| Les données de l'établissement de référence sont fournies à l'autorité compétente de l'État membre. |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G1/2 NPT1/2 |
77 |
38 |
S32 六角 |
16 |
| Les données de l'établissement sont fournies à l'autorité compétente de l'État membre. |
G3/4 NPT3/4 |
79 |
38 |
S36 六角 |
22 |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G3/4 NPT3/4 |
79 |
42 |
S36 六角 |
22 |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G1 NPT1 |
97 |
48 |
S41 六角 |
23.5 |

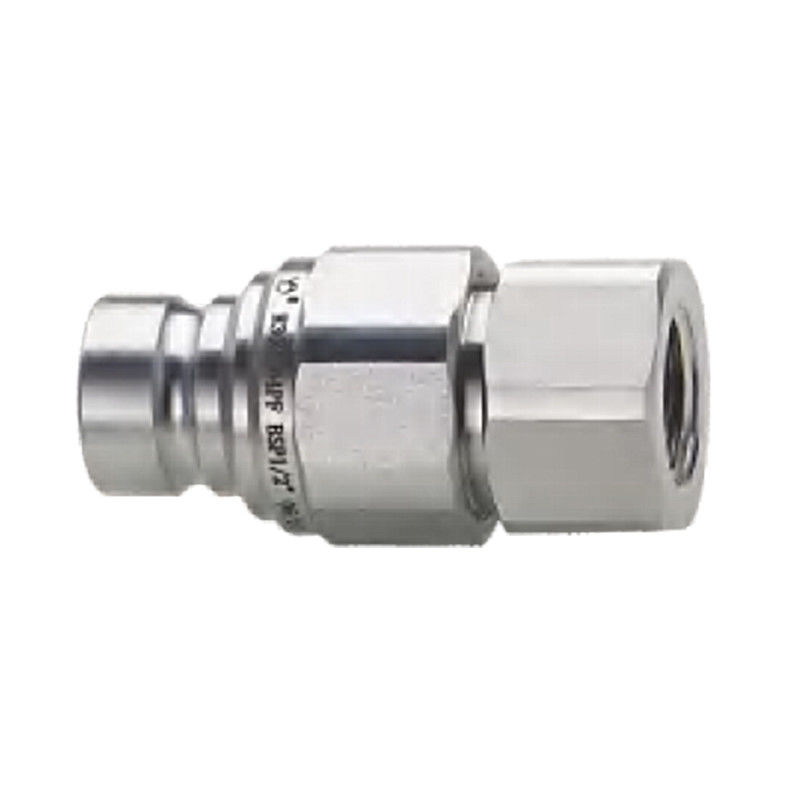

Pour les produits de la catégorie 1.
| Je vous en prie. |
Le fil |
Lp |
φC |
HP |
Une |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G3/8 NPT3/8 |
56 |
19.7 |
S24 六角 |
14 |
| Les données de base sont fournies par les autorités compétentes. |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| Les données de l'établissement sont fournies à l'autorité compétente de l'État membre. |
G1/2 NPT1/2 |
73 |
24.5 |
S32 六角 |
16 |
| Les données de base sont fournies par les autorités compétentes. |
G3/4 NPT3/4 |
55 |
24.5 |
S36 六角 |
20 |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G3/4 NPT3/4 |
74 |
27 |
S36 六角 |
22 |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
G1 NPT1 |
86 |
30 |
S41 六角 |
23.5 |
Applications
• les personnes âgéesLes pièces jointes des excavateurs (défonceurs, ciseaux)
Échangez des outils sans faire couler de l'huile sur votre chantier.
• les personnes âgéesOutils d'entretien ferroviaire
Les clés et les ascenseurs situés au bord de la voie peuvent être reliés de façon propre, même dans les chantiers remplis de gravier.
• les personnes âgéesÉquipement minier souterrain
Conçus pour résister à la poussière et réduire les pertes d'huile lors de changements fréquents d'outils.
• les personnes âgéesOutils hydrauliques mobiles
Les prises haute pression et les outils à couple bénéficient d'une connexion/déconnexion facile sans désordre.
• les personnes âgéesLignes de transfert industrielles
Utile dans les usines chimiques ou les systèmes de traitement des fluides nécessitant un nettoyage ou un changement fréquents.
Options à votre disposition
| Option |
Définition |
| Matériau des joints |
Norme NBR, Viton pour les liquides à haute température/huile, EPDM pour les liquides à eau/glycol |
| Types de fils |
G (BSPP), NPT ou métrique disponible |
| Capsules pour la poussière |
Couvercles en PVC standard; autres couleurs optionnelles |
| Amélioration matérielle |
316L en acier inoxydable sur demande |
| Traitement de surface |
Finition anti-corrosion QPQ facultative |
Questions fréquemment posées
Q1: Puis-je connecter ou déconnecter le CB-SP-6FN sous pression?
R: Non. Cet accouplement est conçu pour les systèmes à pression résiduelle nulle.Dépressuriser toujours avant l'opération.
Q2: Le CB-SP-6FN est-il interchangeable avec d'autres accouplages selon la norme ISO 16028?
R: Oui, vous avez raison.Tant que la partie d'accouplement respecte également les spécifications ISO 16028, la connexion est transparente.
Q3: Vous proposez de l'acier inoxydable?
R: Oui, vous avez raison.Une version complète en acier inoxydable 316L est disponible pour une utilisation dans des environnements difficiles ou corrosifs.
Q4: Puis-je demander des fils spéciaux ou des matériaux d'étanchéité?
R: Bien sûr.Nous soutenons les commandes sur mesure - communiquez avec vos spécifications.
