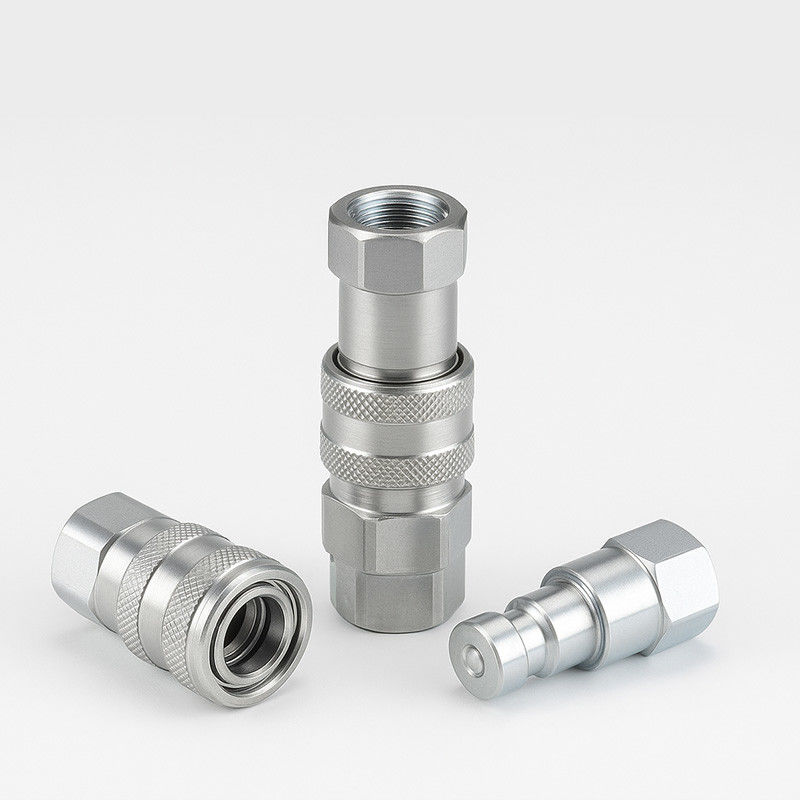

Le coupleur à face plate de diagnostic CB-SP-6FN-PD
Un coupleur à face plate conçu pour le diagnostic hydraulique
Le CB-SP-6FN-PD est un coupleur rapide hydraulique compact à face plane spécialement conçu pour les points d'essai et les ports de mesure de la pression dans les systèmes hydrauliques.Il adopte une structure à rupture à sec basée sur la norme ISO 16028 et présente un scellement fiable, même sous haute pression et des cycles de connexion/déconnexion fréquents.
Contrairement aux accouplages à usage général, ce modèle est destiné à une utilisation de précision, où la propreté, le contrôle et le débit compact sont essentiels.
Les caractéristiques essentielles d'un coup d'œil
• les personnes âgéesConstruction de vannes plates
Réduit au minimum les pertes de liquide lors de la déconnexion, idéal pour le diagnostic propre ou l'échantillonnage.
• les personnes âgéesFermeture automatique de la vanne
Lorsqu'elle est détachée, la vanne interne se ferme automatiquement, empêchant les gouttes ou le reflux.
• les personnes âgéesOuverture fiable de la vanne lors de l'accouplement
Une fois connectée, la vanne s'ouvre complètement dans sa plage nominale pour assurer un débit de fluide stable et ininterrompu.
• les personnes âgéesParties intérieures durcies par induction
Les composants clés sont durcis pour une durabilité à long terme et un fonctionnement à haute fréquence.
• les personnes âgéesMachinerie de précision à partir de barres solides
Les moitiés mâle et femelle sont fabriquées à partir de barres solides, pas de pièces moulées, ce qui se traduit par des tolérances plus serrées et des performances plus fiables.
• les personnes âgéesMécanisme de verrouillage à billes sécurisé
La paire d'accouplement est maintenue fermement par un système de verrouillage à billes robuste qui assure la sécurité et la répétabilité.
• les personnes âgéesInterchangeable avec:
• Série FASTER DF (Italie)
• Série PARKER PD (États-Unis)
• AEROQUIP série FD90 (États-Unis)
Spécifications techniques
| Paramètre |
Valeur |
| Taille nominale |
Un quart de pouce |
| Pression nominale |
6 000 PSI |
| Flux nominale |
0.53 GPM |
| Plage de température de fonctionnement |
¥20 °C à +120 °C |
| Matériau d'étanchéité (norme) |
NBR ( caoutchouc nitrile) |
| Type de soupape |
à surface plate, à séchage |
| Connexion |
Le dispositif est équipé d'un dispositif d'alimentation en eau douce et d'un dispositif d'alimentation en eau. |
| Déconnexion |
Découpe à manche de traction; fermeture automatique de la vanne |
Note: Ce modèle est spécifiquement configuré pour les ports de diagnostic, et non pour les systèmes de transfert à débit élevé.
Cas d'utilisation idéaux
• les personnes âgéesPoints de surveillance de la pression hydraulique
Connectez facilement des jauges, des capteurs ou des outils de diagnostic sans éteindre le système.
• les personnes âgéesÉquipement de service et de maintenance
Fournit une connexion propre pour l'échantillonnage de liquide ou les kits de test en ligne.
• les personnes âgéesPoint de contrôle des équipements hydrauliques mobiles
Permet une inspection de routine des pelles, des chargeurs ou des camions utilitaires.
• les personnes âgéesSystèmes industriels à diagnostic fréquent
La conception de l'interrupteur propre réduit les déchets de liquide et simplifie le respect des normes de sécurité.
Configurations facultatives
| Option |
Définition |
| Options de scellés alternatives |
Viton (FKM) ou EPDM disponible sur demande |
| Types de fil personnalisés |
BSPP, NPT ou métrique selon les besoins |
| Variante du matériau |
Acier inoxydable (commande personnalisée) |
| Couvercle et bouchon de poussière |
Disponible pour la protection lorsqu'il n'est pas utilisé |
Visuels et référence dimensionnelle
| Je vous en prie. |
Le fil |
D |
HS |
HP |
L |
LS |
Lp |
| Le numéro de téléphone est le numéro d'identification de l'appareil. |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| Le numéro de téléphone est le numéro d'identification de l'appareil. |
Le NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Questions fréquentes
Q: Peut-il être utilisé pour les connexions d'outils standard?
R: Non. Ce modèle est optimisé pour les points de test et les lignes de diagnostic, non conçu pour les applications à débit élevé.
Q: Faut-il débrancher la pression avant de la débrancher?
R: Oui, vous avez raison.Évitez toujours de saigner le système avant de le débrancher pour éviter les dommages ou les blessures.
Q: Est-il compatible avec mes couples Parker PD existants?
R: Oui, vous avez raison.Le CB-SP-6FN-FD est entièrement interchangeable avec les séries PD, DF et FD90 dans la même taille.
