Lieu d'origine:
Shanghai, en Chine
Nom de marque:
Carterberg
Certification:
IATF16949
Numéro de modèle:
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.
| Composant | Matériel |
|---|---|
| Corps / manche / extrémités | d'acier inoxydable |
| Ventilateurs | D'autres produits |
| Des ressorts et des boules | d'acier inoxydable |
| Matériau des joints | Viton (autres sur demande) |
Cette configuration offreexcellente résistance chimique, stabilité thermique, et la fiabilité à long terme dans le domaine ou l'utilisation mobile.
| Paramètre | Spécification |
|---|---|
| Méthode de connexion | Pull-to-connect |
| Type de sceau | Ventilateur à double étanchéité + à face plate |
| Type de soupape | Faces plates avec faible déversement |
| Pression de travail | 160 bar / 2320 PSI |
| Flux nominale | 16 ¢ 40 l/min |
| Inclusion de l'air | ≤ 0,10 ml / 0,20 ml |
| Déversements | ≤ 0,01 ml / 0,02 ml |
| Plage de température | ¥20°C à +200°C (¥4°F à +392°F) |
| Tailles disponibles | Un quart de pouce, 3/8 de pouce. |
| La norme | Compatible avec la norme ISO 16028 |
| Interchangeable avec | Série Hansen RW |
Dessin technique montrant le connecteur féminin CB-SP-6FN-RW et l'arrangement interne de la vanne.
| Taille du corps | Je vous en prie. | Le fil | Une | B. Pour | C | HEX |
| Un quart de pouce | Les résultats de l'analyse sont publiés dans le Bulletin d'évaluation. | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS. | G3/8 | 67,5 | 35 | 12 | 29 |
Vue dimensionnelle du connecteur mâle avec profil plat et interface de serrage
| Taille du corps | Je vous en prie. | Le fil | D | E | F | HEX |
| Un quart de pouce | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

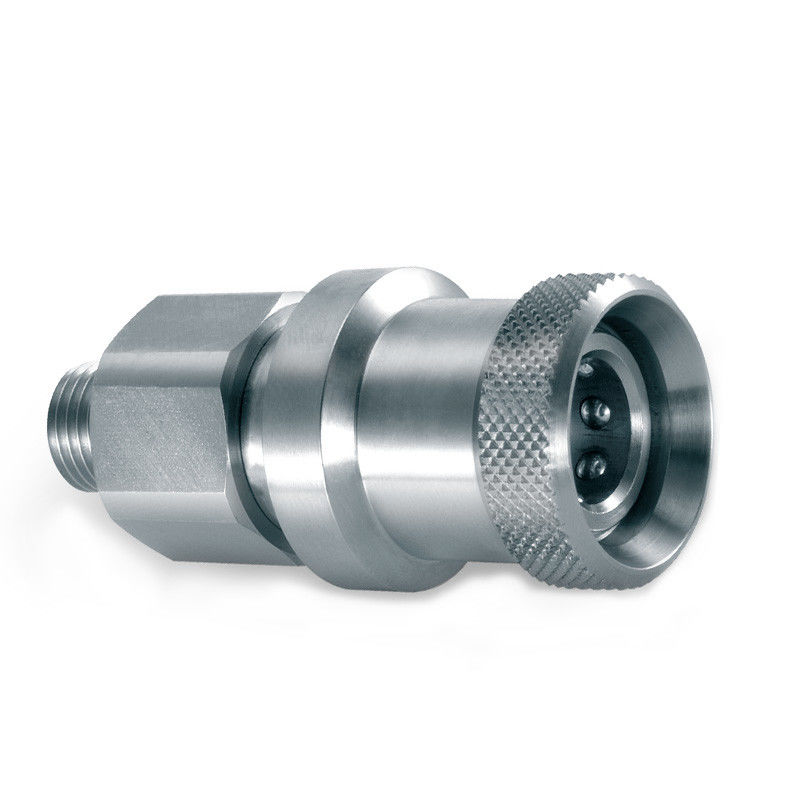

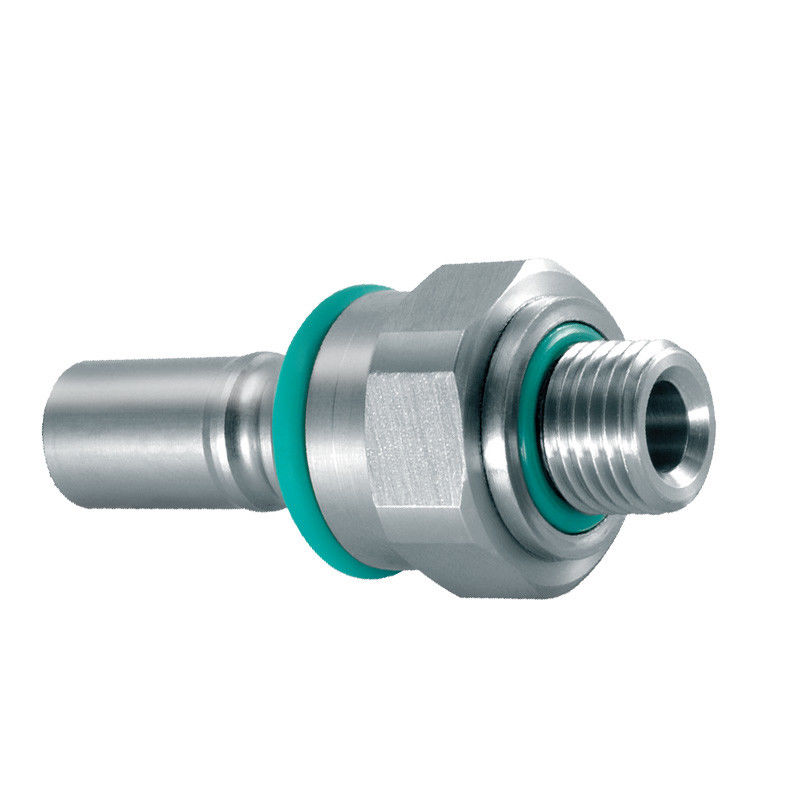

Image réelle des connecteurs masculins et féminins CB-SP-6FN-RW, montrant la conception et la finition externes.
