Lieu d'origine:
Shanghai, en Chine
Nom de marque:
Carterberg
Certification:
IATF16949
Numéro de modèle:
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.
Le CB-SP-6FN-PTR de Carterberg est un raccord rapide hydraulique compact à face plate conçu pour les applications à haute fiabilité et à espace restreint. Il est fabriqué en acier trempé et protégé par un revêtement au dichromate de zinc jaune, assurant une forte résistance à la corrosion tout en restant léger et compact.
Ce modèle intègre un joint collé anti-éjection, un manchon de verrouillage pour la prévention de l'arrachement et une structure de protection résistante à la poussière, le tout dans une conception entièrement interchangeable avec les coupleurs de la série NITTO 350. Il est idéal pour les systèmes hydrauliques mobiles nécessitant une grande fiabilité dans des conditions d'installation contraintes, comme dans les véhicules de service électrique ou les outils hydrauliques compacts.
| Caractéristique | Description |
|---|---|
| Valve anti-fuite à face plate | Minimise la perte de fluide et l'entrée d'air lors de la déconnexion ; idéal pour des opérations propres et sûres. |
| Verrouillage mécanique du manchon | Empêche l'arrachement accidentel ou la déconnexion induite par les vibrations pendant le fonctionnement de l'équipement. |
| Protection contre les joints d'étanchéité à la poussière | La structure du manchon extérieur empêche l'entrée de débris, protégeant le mécanisme de verrouillage et la valve. |
| Joint collé anti-éjection | Avec bague de support en PTFE pour gérer la pression de surtension sans endommager le joint. |
| Revêtement au zinc jaune | Offre une meilleure résistance à la corrosion par rapport aux revêtements standard, tout en fournissant une identification visible. |
| Construction en acier + composants durcis | Pour une durabilité mécanique dans les environnements portables ou sujets aux vibrations. |
| Facteur de forme compact | Profil mince idéal pour les espaces d'installation restreints (tailles 1/4" et 3/8" uniquement). |
| Interchangeabilité NITTO 350 | Directement compatible avec les coupleurs standard japonais de la série 350. |
| Taille du corps | 1/4" | 3/8" |
|---|---|---|
| Pression nominale | 5000 PSI | |
| Débit maximal | 6GPM | |
| Température | -20°C à +120°C | |
| Matériau du joint | NBR (caoutchouc nitrile) | |
| Revêtement de surface | Dichromate de zinc jaune | |
| Type de connexion | Pousser pour connecter avec verrouillage du manchon | |
| Type de valve | Conception anti-fuite à face plate | |

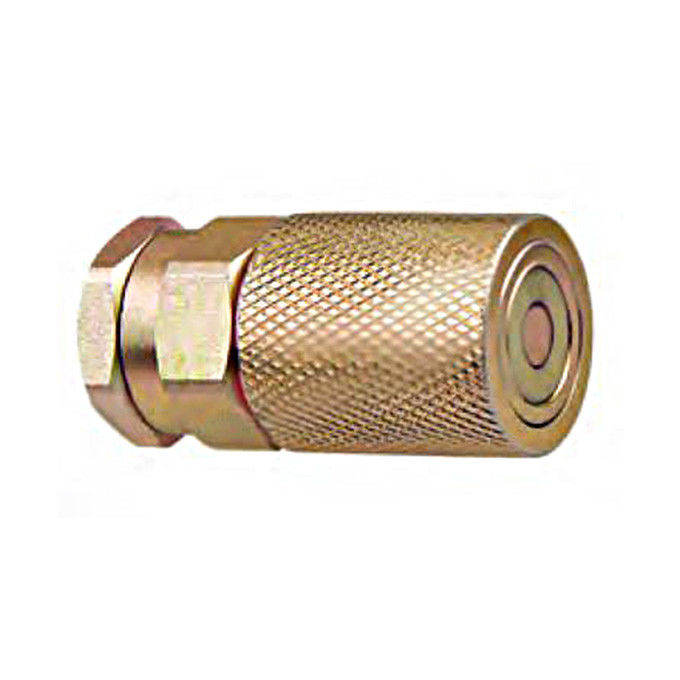

Femelle (Douille)
|
RÉF. PIÈCE |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

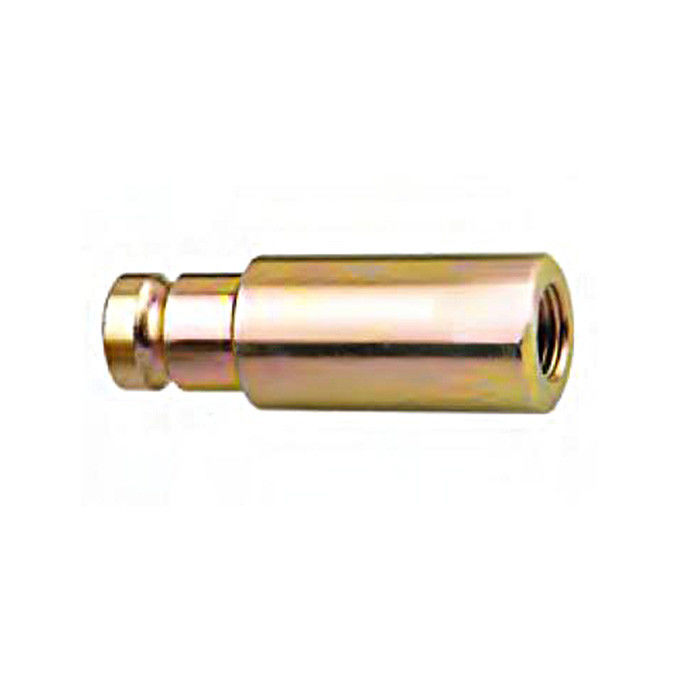

Mâle (Fiche)
|
RÉF. PIÈCE |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Entretien des véhicules utilitaires électriques
• Systèmes d'outils hydrauliques compacts
• Service sur le terrain de production d'énergie
• Vérins hydrauliques et systèmes de contrôle avec contraintes d'espace
• Équipement où un joint anti-éjection est requis
