Lieu d'origine:
Shanghai, en Chine
Nom de marque:
Carterberg
Certification:
IATF16949
Numéro de modèle:
d'une puissance de sortie de moins de 50 W
| Fonctionnalité | Description |
|---|---|
| Engagement fileté sécurisé | Empêche les déconnexions dues aux vibrations ou aux pics de pression. |
| Capacité de connexion à pression résiduelle | Accouplement sûr même en présence de pression hydraulique piégée. |
| Construction robuste | Options en acier trempé ou en laiton haute résistance, résistant à la fatigue et aux chocs. |
| Configurations de vannes multiples | Face plate, double arrêt et tubulaire pour le contrôle des fluides. |
| Polyvalence des matériaux d'étanchéité | Joints NBR, Viton ou EPDM pour divers fluides et plages de température. |
| Normes de filetage internationales | Compatibilité BSP, NPT et métrique. |
| Options de résistance à la corrosion | Placage zinc jaune ou zinc-nickel pour les environnements difficiles. |
| Type de raccord | Description | Idéal pour |
|---|---|---|

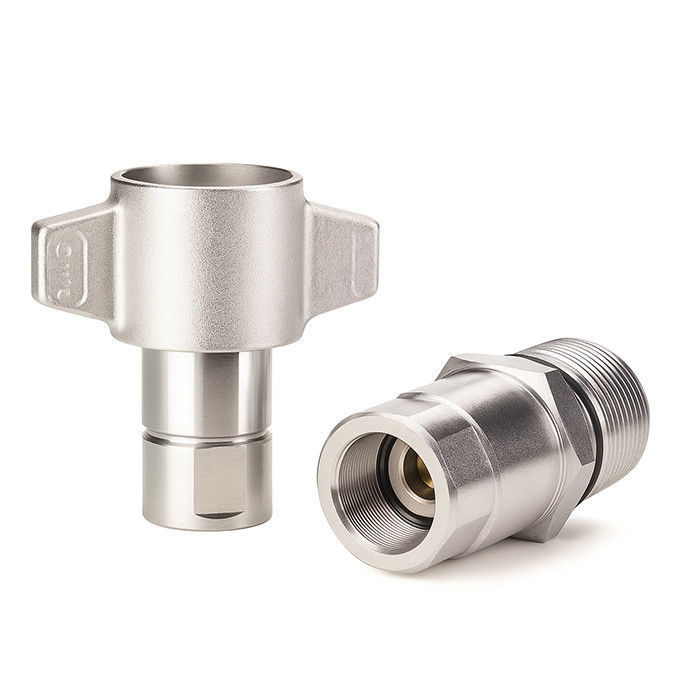

| Fileté à écrou papillon | Filetage fin manuel, idéal pour la gestion de la pression résiduelle. | Exploitation minière, vérins hydrauliques |

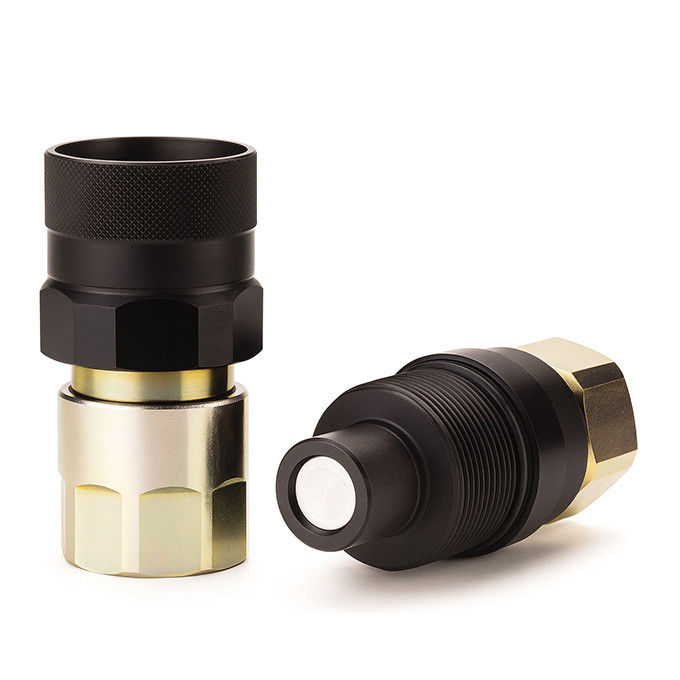

| Face plate + Verrou fileté | Déconnexion propre, sans déversement et résistant aux vibrations. | Plateformes pétrolières, plateformes mobiles |
| Fileté compact avec verrouillage par manchon | Profil court, extérieur scellé, protection contre la poussière et les débris. | Véhicules utilitaires, installations étroites |
| Raccord fileté en laiton | Rentable, résistant à la corrosion, basse pression. | Équipement de service routier, systèmes légers |
Les systèmes hydrauliques qui fonctionnent de manière fiable dans des environnements difficiles s'appuient souvent sur des raccords rapides filetés qui sont structurellement stables, solidement connectés et offrent des performances constantes. Ce qui suit est une comparaison des paramètres et un aperçu des caractéristiques typiques des principaux modèles de la série filetée Carterberg, qui peuvent être rapidement sélectionnés en fonction des différentes pressions de service, des exigences d'étanchéité et des scénarios d'application.
Aperçu des paramètres du modèle
| Modèle | Pression nominale | Plage de tailles | Type de joint | Caractéristiques distinctives | Applications typiques |
| CB-SPS-3FN-FD86 | 750 PSI | 1" / 1-1/4" | FKM / EPDM | Conception à face plate, connexion à pression résiduelle, manchon robuste | Équipement de construction, hydraulique mobile |
| CB-SPS-3FN-96 | 3000 PSI | 1" / 1-1/4" | FKM / EPDM | Corps compact, perte de fluide minimisée, résistant aux vibrations | Excavatrices, outils à haut débit |
| CB-HYDRAV-KD | 6525 PSI | 1/4" à 1-1/2" | NBR / FKM | Valve robuste, corps push-pull, verrouillage robuste | Agriculture, camions de service miniers |
| CB-SPB-3FN | 3000 PSI | 1/4" à 1" | NBR / FKM | Interchangeabilité ISO, double joint, chromage | Véhicules militaires, groupes motopropulseurs |
| CB-SPS-3FN-BC | 4000 PSI | 1/2" à 1-1/2" | NBR / FKM | Tête compacte, capacité de débit élevée, résistant aux chocs | Camions de service utilitaires, grues mobiles |
| CB-SPS-3FN-BE | 5000 PSI | 3/4" à 2" | NBR | Filetage ACME, connexion sous pression résiduelle, compatible Faster/VOF | Pétrole et gaz, patins haute pression |
| intègre un manchon de verrouillage de sécurité et une bague extérieure anti-poussière pour améliorer la stabilité opérationnelle dans les environnements difficiles, ce qui le rend adapté aux scénarios tels que les équipements forestiers et les véhicules de maintenance ferroviaire qui nécessitent une résistance extrêmement élevée au renversement. ⬆ | 10000 PSI | 1/4" à 1-1/2" | NBR / FKM | Manchon de sécurité, face plate, capuchon anti-poussière intégré | Machines forestières, hydraulique ferroviaire |
| Voir les détails → | 5000 PSI | 3/8" à 1" | FKM | Acier inoxydable, résistant à la corrosion, capacité haute température | Offshore, transformation des aliments |
| CB-SPS-3FN-W6000 | 9425 PSI | 1/4" à 1-1/2" | FKM | Joints Viton, anti-vibration, corps gravé au laser | Systèmes au sol aérospatiaux, construction lourde |
| appartient au mini connecteur à changement rapide haute pression, adapté à l'insertion rapide dans les systèmes ultra compacts, et la conception d'étanchéité interne optimise davantage l'efficacité du contrôle des fluides. ⬆ | 15 950 PSI | 1/4" à 2" | FKM / EPDM | Construction robuste, tolérant aux pics de pression, manchon à code couleur | Exploitation minière, plates-formes de forage mobiles |
| Nos solutions sont reconnues dans le monde entier par les fabricants d'équipement d'origine et les exploitants de parcs pour : | 10000 PSI | 1/4" / 3/8" | FKM | Mini corps, alésage étroit, amélioration de l'étanchéité statique | Circuits hydrauliques compacts, outils automatisés |
Interprétation typique des applications et détails des modèles
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-SPS-3FN-FD86 est une solution de changement rapide robuste conçue par Carterberg pour les équipements hydrauliques mobiles. Il adopte une structure de vanne plate et une double étanchéité, ce qui peut réduire efficacement le risque de fuite d'huile lors de la déconnexion. Le système de boîtier avec liaison à verrouillage en spirale prend en charge la connexion à pression résiduelle, particulièrement adapté aux stations de coulée insérées à plusieurs reprises et aux environnements de construction. ⬆• Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-SPS-3FN-96 conserve les avantages structurels de la série FD86, mais est plus adapté aux exigences de débit élevé des appareils compacts. Sa conception à corps court réduit les interférences d'installation et convient aux scénarios tels que les concasseurs et les outils hydrauliques portatifs avec un espace limité. ⬆ • Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-HYDRAV-KD est un connecteur de qualité industrielle à changement rapide avec un niveau de fiabilité élevé, combiné à une structure de connexion enfichable et à une spirale de verrouillage robuste, adapté aux systèmes de véhicules d'entretien miniers et agricoles qui nécessitent une réponse rapide et une connexion à haute fréquence. ⬆ • Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-SPB-3FN est réputé pour son interchangeabilité ISO et sa conception à double joint, ce qui le rend particulièrement adapté à la mise à niveau et au remplacement des plates-formes hydrauliques dans les systèmes standardisés ou les industries militaires. Le traitement clé du cuivre améliore sa résistance à la corrosion. ⬆ • Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-SPS-3FN-BC met l'accent sur la structure compacte et la protection contre les chocs, s'adaptant aux environnements tels que les véhicules de travail en haute altitude et les équipements de sauvetage d'urgence, assurant la fiabilité de l'étanchéité en cas de fortes vibrations et d'insertions fréquentes. ⬆ • Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-SPS-3FN-BE adopte une spirale ACME et un diamètre de grande taille, prend en charge la connexion à pression résiduelle et est compatible avec les systèmes Faster OGV/Stucchi VOF, ce qui en fait un choix idéal pour les domaines à haute pression tels que le pétrole et le gaz. ⬆ • Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition. intègre un manchon de verrouillage de sécurité et une bague extérieure anti-poussière pour améliorer la stabilité opérationnelle dans les environnements difficiles, ce qui le rend adapté aux scénarios tels que les équipements forestiers et les véhicules de maintenance ferroviaire qui nécessitent une résistance extrêmement élevée au renversement. ⬆ Voir les détails →• Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.Voir les détails →CB-SPS-3FN-W26000• Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition.CB-SPS-3FN-W6000 est un modèle robuste conçu par Carterberg pour les plates-formes hydrauliques minières souterraines et distantes, adapté à une pression de 6000 PSI et possédant une résistance efficace aux chocs hydrauliques. ⬆ • Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition. appartient au mini connecteur à changement rapide haute pression, adapté à l'insertion rapide dans les systèmes ultra compacts, et la conception d'étanchéité interne optimise davantage l'efficacité du contrôle des fluides. ⬆ Voir les détails →• Conception de vanne étanche
Chaque raccord Carterberg est conçu conformément aux références de performance ISO et soumis à des tests en conditions réelles avant expédition. Nos solutions sont reconnues dans le monde entier par les fabricants d'équipement d'origine et les exploitants de parcs pour :• Usinage de précision• Conception de vanne étanche
