Name: avec une résistance à l'usure inférieure ou égale à 0,9 MPa
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-W6000
Availability: InStock

À la maison > produits > accouplements rapides hydrauliques >

avec une résistance à l'usure inférieure ou égale à 0,9 MPa

Place of Origin:

Shanghai, China

Nom de marque:

Carterberg

Certification:

IATF16949

Model Number:

CB-SPS-3FN-W6000

Nous contacter

Demandez un devis

avec une résistance à l'usure inférieure ou égale à 0,9 MPa

Détails du produit

Serise:

threaded-hydraulic-quick-coupling

Size:

1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"

Material:

Stainless Steel

Working Pressure:

Up to 15,950 psi

Rated Flow:

Up to 94.3 L/min

Operating Temperature:

-20°C to +200°C (FKM) / -40°C to +150°C (EPDM)

Application:

Offshore platforms & subsea equipment ,Oil & gas fluid circuits, High-vibration mobile hydraulic systems

Interchangeable:

HANSEN W6000 Series

Conditions de paiement et d'expédition

Minimum Order Quantity

Negotiation

Prix

Négociable

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

Produits connexes

avec une résistance à l'usure inférieure ou égale à 0,9 MPa

Obtenez le meilleur prix

les accouplements rapides hydrauliques filetés cb-sps-3fn-fd86

Obtenez le meilleur prix

à accouplement rapide hydraulique fileté-cb-sps-3fn-96

Obtenez le meilleur prix

un accélérateur de freinage à l'air comprimé

Obtenez le meilleur prix

Nous contacter

86-021-37214610

Contactez-nous maintenant

Description du produit

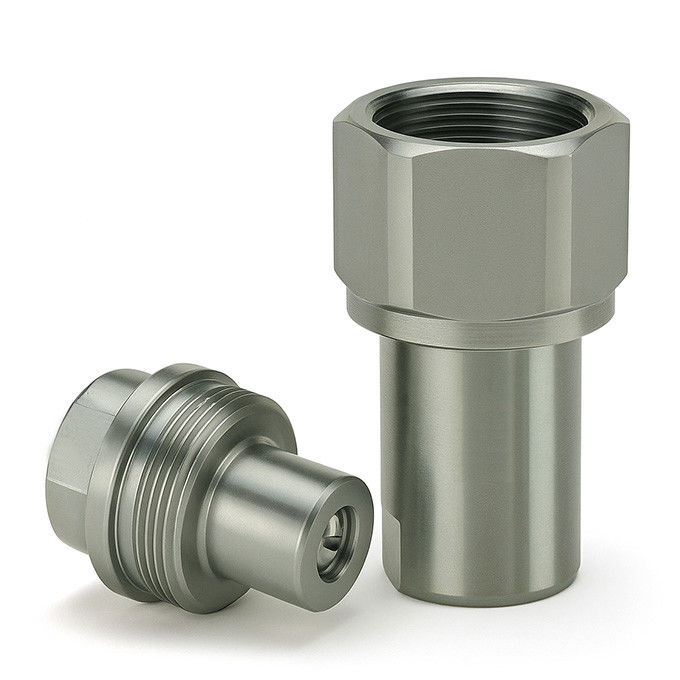

CB-SPS-3FN-W6000 Raccord hydraulique fileté en acier inoxydable | Série Carterberg haute résistance

Conçu pour la pression. Conçu pour la corrosion.

Le CB-SPS-3FN-W6000 de Carterberg est un raccord rapide hydraulique robuste, à visser, fabriqué en acier inoxydable de haute qualité pour une durabilité maximale dans les environnements agressifs.Ce modèle est conçu pour gérer la pression résiduelle lors du raccordement, ce qui en fait une solution fiable pour les plates-formes offshore, les systèmes pétroliers et gaziers et les applications à chocs mécaniques importants.

Avec une conception affleurante et à double obturation, le CB-SPS-3FN-W6000 assure une réduction des pertes de fluide et un meilleur contrôle de la contamination, même dans les opérations dynamiques ou corrosives.

Principales caractéristiques

• Raccord à visser

L'engagement fileté sécurisé empêche les déconnexions accidentelles sous charge ou vibration.Recommandé pour les applications hydrauliques à impulsions élevées.

• Construction en acier inoxydable

Fabriqué en acier inoxydable de qualité AISI 316L (équivalent à 1.4404), ce coupleur offre une excellente résistance à la corrosion dans les environnements offshore, marins ou exposés aux produits chimiques.

• Tolérance à la pression résiduelle

Spécialement conçu pour permettre le raccordement même en présence d'une pression hydraulique résiduelle piégée dans la conduite.La lubrification du filetage est recommandée lors du raccordement sous charge.

• Faible perte de fluide + vanne anti-déversement

La conception de la vanne affleurante réduit l'inclusion d'air et empêche le déversement d'huile lors de la déconnexion, favorisant ainsi la propreté à long terme dans les systèmes hydrauliques fermés.

• Options de joints doubles disponibles

Équipé d'élastomères FKM (Viton) ou EPDM pour s'adapter à une large plage de températures et à divers besoins de compatibilité des fluides.

Spécifications techniques

Paramètre	Valeur
Modèle	CB-SPS-3FN-W6000
Type de connexion	Fileté (manuel)
Conception de la vanne	Affleurante, double obturation
Matériau du corps	Acier inoxydable AISI 316L (1.4404)
Matériau du joint	FKM ou EPDM
Raccordement sous pression résiduelle	Oui (côté douille)
Plage de tailles	1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
Pression de service maximale	Jusqu'à 15 950 psi (1100 bar)
Débit nominal	Jusqu'à 94,3 L/min (selon la taille)
Température de fonctionnement	-20°C à +200°C (FKM) / -40°C à +150°C (EPDM)

Aperçu dimensionnel

Femelle (Douille)

Taille du corps	RÉF.	Filetage	A	B	HEX
1/4"	CB-S2S-5FN	1/4-18	53	35	19
1/4"	CB-S2S-5FG	1/4-19	53	35	19
3/8"	CB-S3S-5FN	3/8-18	65	38	23
3/8"	CB-S3S-5FG	3/8-19	65	38	23
1/2"	CB-S4S-5FN	1/2-14	74	45	27
1/2"	CB-S4S-5FG	1/2-14	74	45	27
3/4"	CB-S6S-5FN	3/4-14	91	55	35
3/4"	CB-S6S-5FG	3/4-14	91	55	35
1"	CB-S8S-5FN	1-11 1/2	103	69	41
1"	CB-S8S-5FG	1-11	103	69	41

Mâle (Fiche)

Taille du corps	RÉF.	Filetage	C	D	HEX
1/4"	CB-P2S-3FN	1/4-18	35	15	19
1/4"	CB-P2S-3FG	1/4-19	35	15	19
3/8"	CB-P3S-3FN	3/8-18	42	19	23
3/8"	CB-P3S-3FG	3/8-19	42	19	23
1/2"	CB-P4S-3FN	1/2-14	50	22	27
1/2"	CB-P4S-3FG	1/2-14	50	22	27
3/4"	CB-P6S-3FN	3/4-14	63	29	35
3/4"	CB-P6S-3FG	3/4-14	63	29	35
1"	CB-P8S-3FN	1-11 1/2	71	36	41
1"	CB-P8S-3FG	1-11	71	36	41

Applications

• Plates-formes offshore et équipements sous-marins

• Circuits de fluides pétroliers et gaziers

• Systèmes hydrauliques mobiles à fortes vibrations

• Machines de manutention avec chocs mécaniques

• Systèmes sensibles à la pression ou à contrôle de la contamination
