Place of Origin:
Shanghai, China
Nom de marque:
Carterberg
Certification:
IATF16949
Model Number:
CB-SPS-3FN-W26000
Le CB-SPS-3FN-W26000 de Carterberg est un raccord hydraulique à visser conçu pour les circuits hydrauliques exigeants, en particulier ceux nécessitant une résistance aux chocs, une connexion avec pression résiduelle et une étanchéité métal contre métal fiable.Ce raccord haute pression offre des performances exceptionnelles dans les environnements de construction, miniers et industriels sévères où la résistance et la durabilité ne sont pas négociables.
| Paramètre | Valeur |
|---|---|
| Tailles disponibles | 3/4", 1" |
| Diamètres nominaux (DN) | 14,2 mm, 16,5 mm |
| Type de filetage | BSPP (G 3/4, G 1) |
| Pression de service maximale | 9425 psi (650 bar) |
| Température de fonctionnement | -20°C à +100°C (-4°F à 212°F) |
| Déversement par déconnexion | 5,8 ml (3/4”), 10,9 ml (1”) |
| Débit à ∆p 1 bar | 55–85 L/min |
| Matériau | Acier zingué (bichromaté) |
| Matériau du joint | Nitrile (NBR) |

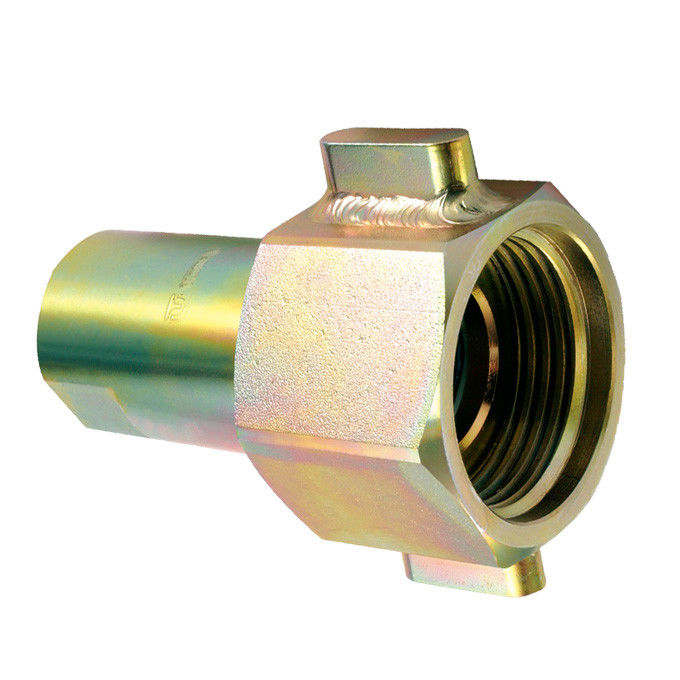

Femelle (Douille)
| Taille du corps | RÉF. PIÈCE | Filetage | A | B | HEX |
| 3/4" | CB-S6S-3FN-B | 3/4-14 | 97 | 79 | 35 |
| 1" | CB-S8S-3FN-B | 1-11 1/2 | 108 | 89 | 41 |

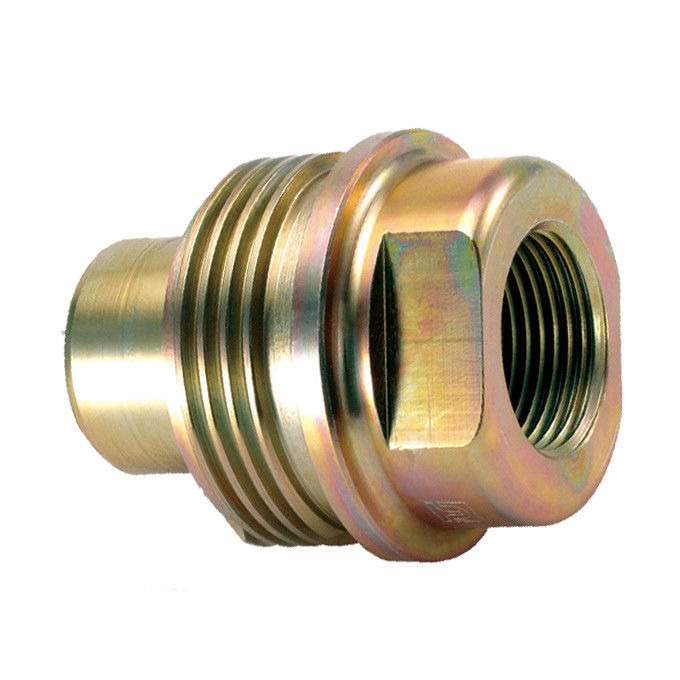

Mâle (Fiche)
| Taille du corps | RÉF. PIÈCE | Filetage | C | D | HEX |
| 3/4" | CB-P6S-3FN-B | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-3FN-B | 1-11 1/2 | 71 | 36 | 41 |
Le manchon de verrouillage à vis de la série W26000 avec ergots de préhension permet une manipulation manuelle facile, même avec des gants ou sur des surfaces contaminées. Son profil de connexion résistant aux chocs et son étanchéité dans des conditions connectées/déconnectées en font l'outil idéal pour les tâches hydrauliques imprévisibles et à haute pression.
Tous les raccords filetés Carterberg, y compris le CB-SPS-3FN-W26000, sont conçus selon des systèmes de qualité stricts avec une interchangeabilité fiable et une longue durée de vie à l'esprit. Que vous remplaciez des composants usés ou que vous spécifiez pour un nouveau système, Carterberg garantit des performances éprouvées sur le terrain avec chaque unité.
