Lieu d'origine:
Shanghai, en Chine
Nom de marque:
Carterberg
Certification:
IATF16949
Numéro de modèle:
CB-SPS-3FN-BE

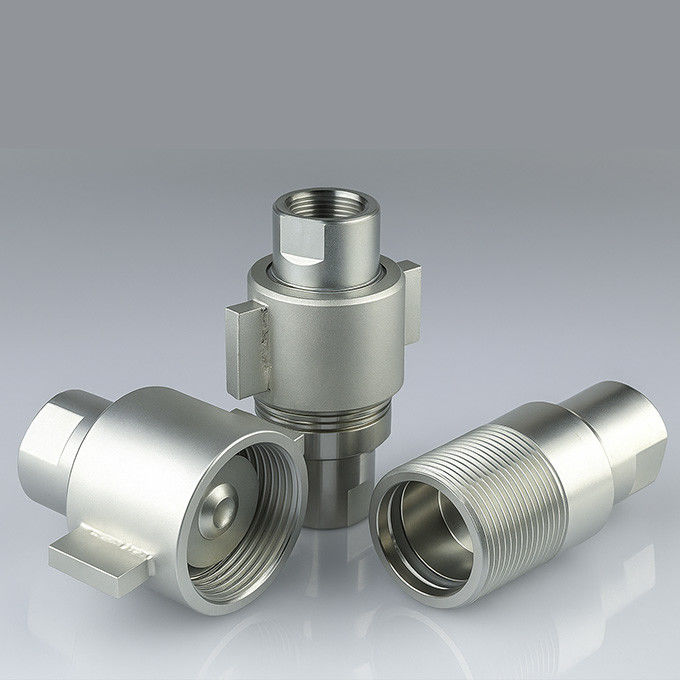

CB-SPS-3FN-BE est un raccord rapide hydraulique en acier robuste de Carterberg, conçu pour les systèmes de transfert de fluides haute pression fonctionnant dans les secteurs du pétrole et du gaz, des plates-formes de forage, et des véhicules de construction. Avec un manchon de verrouillage à écrou papillon et un profil de filetage ACME, il permet une connexion manuelle rapide, même sous pression résiduelle, sans avoir besoin d'outils.
Ce modèle est équipé d'une vanne d'arrêt double à rupture sèche, d'un noyau en acier trempé et d'une étanchéité en caoutchouc nitrile pour prévenir les fuites lors de cycles thermiques et de pression exigeants. Entièrement compatible avec les normes d'échange courantes, il offre une option de modernisation idéale pour les opérations internationales.
| Paramètre | Valeur |
|---|---|
| Modèle | CB-SPS-3FN-BE |
| Type de connexion | Filetage à connecter (écrou papillon, filetage ACME) |
| Type de vanne | Double arrêt, rupture sèche |
| Matériau du joint | NBR (Buna-N) |
| Matériau du corps | Acier au carbone avec zingage |
| Tailles nominales | 3/4", 1", 1-1/4", 1-1/2", 2" |
| Pression nominale | 5000 PSI (toutes tailles) |
| Débit nominal (GPM) | 50, 74, 127, 185, 264 (selon la taille) |
| Plage de température | –30°C à +120°C |
| Interchange | Faster OGV, Stucchi VOF |

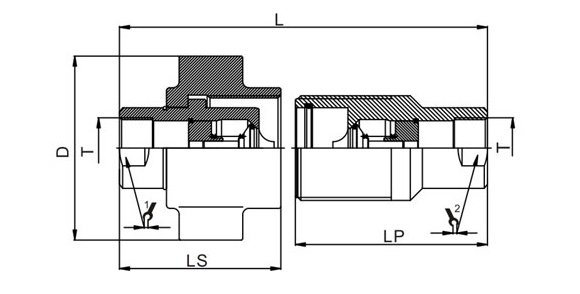

| Taille du corps | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| Fonctionnalité | Avantage |
|---|---|
| Filetage ACME + manchon à écrou papillon | Engagement en douceur et résistance élevée au couple |
| Connexion sous pression résiduelle | Facile à utiliser pour l'opérateur lors des interventions sur le terrain |
| Vanne à rupture sèche | Risque réduit de contamination et de déversement |
| Étanchéité standardisée | Compatible avec les fluides Skydrol et à base minérale |
