Lieu d'origine:
CHINE
Nom de marque:
carterberg
Certification:
IATF16949
Numéro de modèle:
Les résultats de l'étude sont publiés dans le Bulletin de l'OMS.

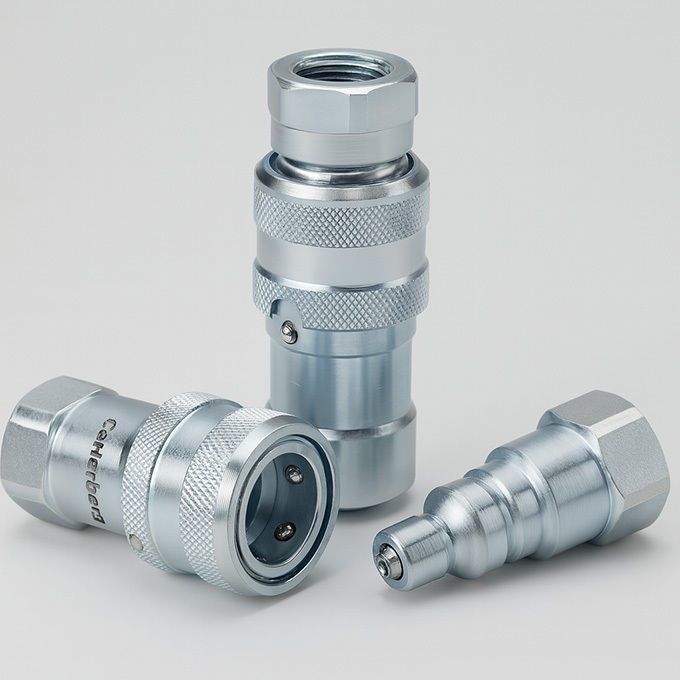

Le CB-SP3S-TC de Carterberg’est un raccord rapide hydraulique haute pression spécialement conçu pour répondre aux exigences extrêmes des équipements de levage, des outils de maintenance ferroviaire et des systèmes de levage.Fabriqué en acier au carbone avec des surfaces durcies et une connexion à manchon verrouillé, ce raccord offre une sécurité, une résistance et une gestion de la pression sans compromis jusqu'à 10 000 PSI.Il est entièrement compatible avec la série Parker TC, assurant la compatibilité du système dans les circuits d'outils haute pression.
• Arrêt positif de la vanne :La conception à perche fixe maintient l'alignement de la vanne intact et permet un contact complet métal sur métal de la vanne, assurant une ouverture complète sous la pression nominale.
• Système d'étanchéité électrométrique :Fournit une coupure fiable même en cas de vibrations et de chocs de pression, en utilisant des composants usinés avec précision.
• Mécanisme de verrouillage du manchon :Empêche toute déconnexion accidentelle due au glissement du tuyau ou aux vibrations. Ne convient pas à une utilisation pivotante.
• Construction durable :Les composants du mamelon, du manchon et de la vanne sont trempés par induction pour une résistance supérieure aux chocs hydrauliques et à l'usure.
• Pression nominale :Conçu pour une pression de service de 10 000 PSI (environ 690 bars).
• Optimisation du débit :Conçu pour une alimentation en débit stable à haute pression avec un minimum de turbulence.
• Compatibilité Parker TC :Fonctionnellement interchangeable avec les raccords de la série Parker TC.
| Paramètre | Valeur |
| Taille du corps | 3/8" |
| Pression nominale | 10 000 PSI |
| Débit nominal | 6 GPM |
| Plage de température | -20°C à +120°C |
| Matériau du joint | NBR (Optionnel : FKM) |
| Filetage | NPT3/8" |
| L (Longueur) | 79 mm |
| ⌀D (Diamètre du corps) | 32 mm |
| LS (Longueur accouplée) | 62,5 mm |
| LP (Longueur de la fiche) | 44,2 mm |
Courbe de performance :
Chute de pression par rapport au débit (3/8")
Milieu d'essai : Huile-200 SUS, ISO VG 46. Graphique disponible sur demande ou visible ci-dessous.
• Systèmes de vérins hydrauliques: Applications de levage mobiles sous haute pression.
• Équipement ferroviaire: Conçu pour les outils de maintenance robustes.
• Construction: Équipement de vérinage et d'étaiement où les raccords filetés sont sujets aux erreurs.
• Maintenance industrielle: Systèmes haute pression nécessitant un raccord robuste et sûr.
• Utilisez CB-SP3S-TC si votre application implique le levage, le vérinage ou des charges de choc répétitives élevées.
• Pour les environnements corrosifs (par exemple, marins, chimiques), préférez les variantes en acier inoxydable comme CB-SPM-10F-A.
• Pour une utilisation industrielle générale de moins de 5 000 PSI, envisagez CB-SPL-10F comme alternative rentable.
Q : Le CB-SP3S-TC peut-il être utilisé dans des systèmes rotatifs ?
R : Non. Ce modèle n'est pas conçu pour les applications pivotantes. La rotation sous pression peut endommager les surfaces d'étanchéité.
Q : Ce raccord est-il interchangeable avec Parker TC ?
R : Oui, il est compatible dimensionnellement et fonctionnellement interchangeable avec la série Parker TC.
Q : Quelles sont les options de filetage disponibles ?
R : NPT3/8” est standard. D'autres filetages (BSPP, UNF) peuvent être disponibles sur demande.
