Place of Origin:
China
Nom de marque:
carterberg
Certification:
IATF16949
Model Number:
CB-10135

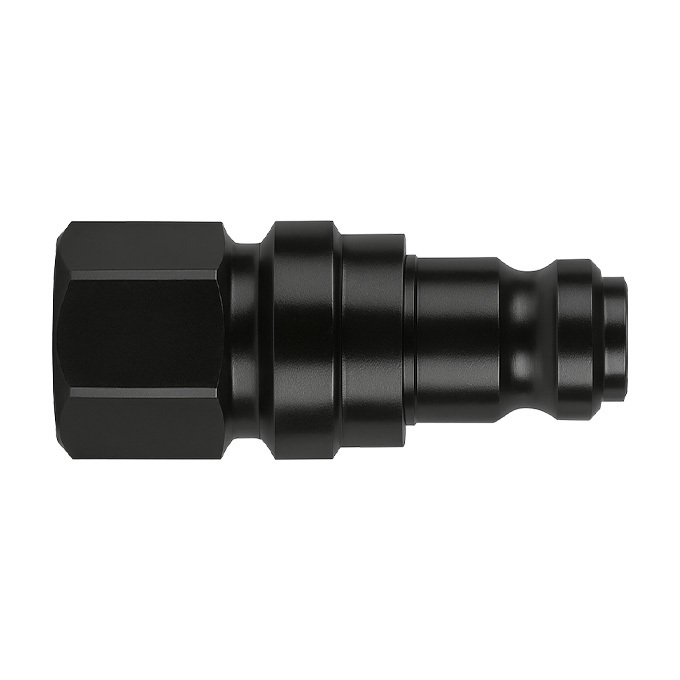

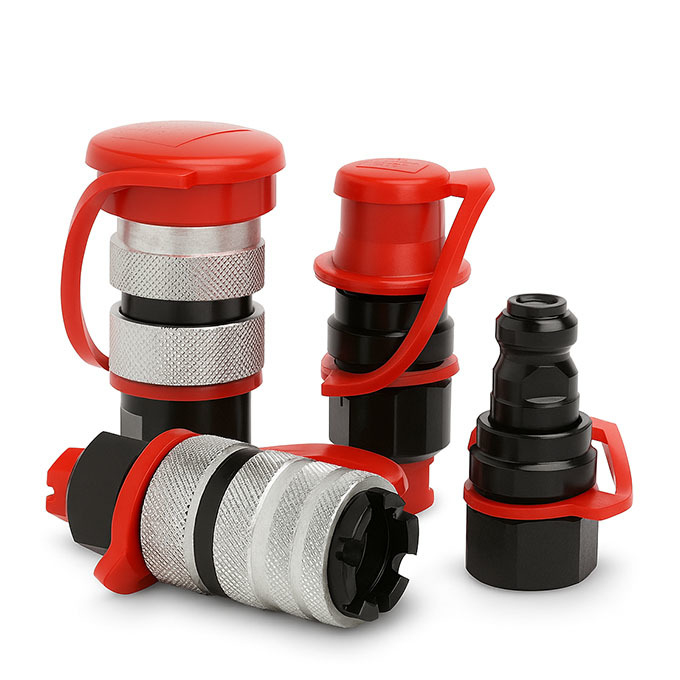

LeLe code CB-10135est un coupleur rapide compact à très haute pression conçu pour des systèmes hydrauliques exigeants fonctionnant jusqu'à300 MPaCompatible entièrement avecSérie CEJN 135, cet accouplement est optimisé pour des performances sans fuite, une sécurité mécanique et une intégration rapide dans des systèmes hydrauliques confinés.
Avec un corps en acier durci et un anneau de verrouillage sûr sur la moitié femelle, le CB-10135 est idéal pour les outils de sauvetage, les tireurs de roulements et les bancs d'essai haute pression.
• Pression de travail de 300 MPa: Conçu pour les systèmes à pression extrême sans risque de fuite ou de déformation.
• les personnes âgéesConception anti-déversement: Connectez et déconnectez en toute sécurité sous pression avec une perte de liquide minimale.
• les personnes âgéesCEJN 135 Interchange: entièrement compatible avec les raccords et outils hydrauliques de la série CEJN 135 standard.
• les personnes âgéesAnneau de verrouillage de sécurité: La moitié femelle est équipée d'un anneau de verrouillage mécanique pour éviter toute déconnexion accidentelle.
• les personnes âgéesDimensions compactes: 64 mm de longueur totale, 2,5 mm de diamètre de débit parfait pour les installations serrées.
• les personnes âgéesType de fil: M16x1,5 interface filetée avec étanchéité à cône à 60°.
• les personnes âgéesMatériau durable: acier au carbone trempé avec finition de surface noire pour une résistance maximale.
• les personnes âgéesEfficacité des flux: délivre 4,6 L/min à une chute de pression de 1 bar.
• les personnes âgéesTaille de la clé: 22 mm standard pour une installation pratique.
| Paramètre | Valeur |
|---|---|
| Connexion | M16x1,5 avec cône à 60° |
| Matériel | Acier au carbone trempé |
| Pression de travail | Pour les appareils de traitement de l'air |
| Pression de rupture | ≥ 600 MPa |
| Diamètre du débit | 2.5 mm |
| Débit (Δp = 1 bar) | 40,6 L/min |
| Longueur | 64 mm |
| Diamètre extérieur | 30 mm |
| Plage de température | -20°C à +80°C |
| Mécanisme de soupape | Ne pas déverser |
| Mécanisme de verrouillage | Fermeture à bague féminine |
| Type de sceau | 60° cône + NBR (norme) |
courbe de débit-pression typique de CB-10135.
Une perte de pression minimale est maintenue même sous une plage de pression de 300 MPa, assurant ainsi l'efficacité et la sécurité du système.

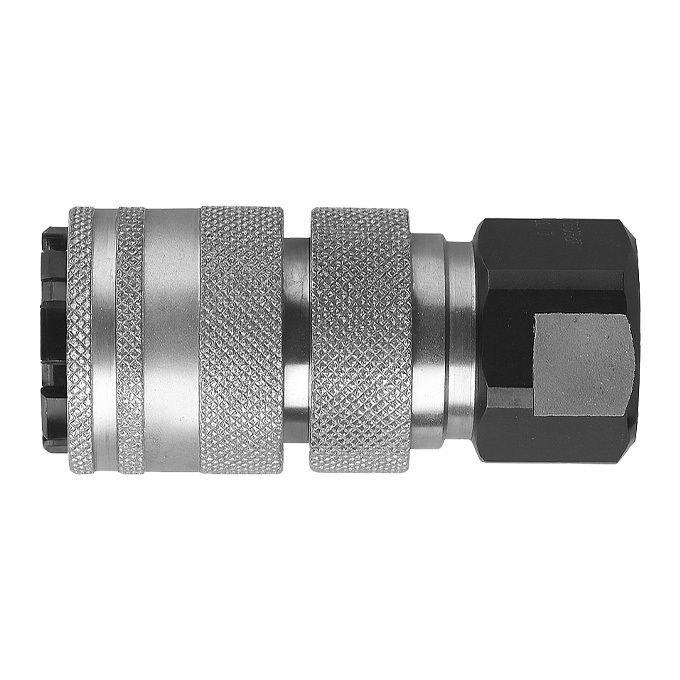

Femme (socket)
Pour les produits de la catégorie 1.
• Systèmes hydrauliques de traction
• les personnes âgéesSauvetage et diffusion
• les personnes âgéesBancs d'essai à ultra haute pression
• les personnes âgéesOutils de maintenance de précision
• les personnes âgéesUnités de service à l'extérieur
Le CB-10135 est entièrement compatible dimensionnellement et fonctionnellement avec les accouplements de la série CEJN 135:
• Interface du fil: M16x1.5
• même diamètre nominal et pression de travail
• Cône d'étanchéité métallique assorti
• Sécurité de verrouillage mécanique similaire
Envoyez votre demande directement à nous
