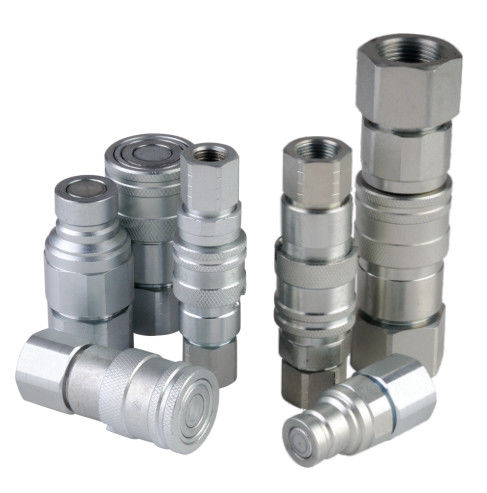

Conception plate de visage avec un accouplement hydraulique à haute pression de verrouillage breveté de douille
L'accouplement hydraulique à haute pression de libération rapide comporte une conception plate de visage avec une douille de verrouillage brevetée qui tourne automatiquement une fois reliée. Le système auto-bloqueur empêche la séparation non désirée et fournit rapide étanche des solutions se relient et de versions rapides dans des applications pressurisées. La douille d'accouplement rapide doit être alignée entre la cheville de verrouillage et l'entaille ou la séparation de version.
L'accouplement est disponible dans les tailles s'étendant de 1/8" à 3/8" et à options gauches BSP et TNP. Le visage plat, fermant à clef la conception et le matériel durable d'acier au carbone pour fournir fiable vite pour relier des solutions dans les applications à une pression d'utilisation de la barre 700 – 720 jusqu'à 10 000 livres par pouce carré. La conception plate de visage limite la fuite et la contamination liquides des circuits hydrauliques dans les applications à haute pression telles que les outils de coupe de secours, la construction mobile et l'outillage industriel et l'équipement.
TAILLE DU CORPS | Pression évaluée (livres par pouce carré) | Écoulement évalué (gal/mn) | Température ambiante (joints de DST) | Matériel standard de joint |
1/4" | 5000 | 3 | -20℃~+80℃ | NBR |
3/8" | 3000 | 6 | ||
1/2 » | 3000 | 12 | ||
3/4" | 3000 | 28 | ||
1" | 3000 | 50 |
Nos nombreuses études de cas offrent un coup d'oeil rapide dans la façon dont nous aidons nos clients à améliorer la productivité, l'efficacité et la sécurité dans de nombreuses applications hydrauliques. L'empêchement des fuites hydrauliques et du temps d'arrêt non planifié de machines est critique à répondre à des exigences de productivité. Nos solutions hydrauliques améliorer non seulement des applications hydrauliques mais vos opérations commerciales et représentation globales.
Nous offre un vaste produit avec :
Coupleurs rapides de visage plat
Coupleurs rapides filetés
Coupleurs de style de poupée
Coupleurs filetés de style de poupée
Accouplements rapides à haute pression
Plats de dispositif de multicouplage
Bouchons anti-poussière et accessoires de coupleur rapide
Anti-retour les clapets et les adaptateurs hydrauliques
Solutions faites sur commande de libération rapide
NUMÉRO DE LA PIÈCE. | Fil | LS | φD | HS | |
CB-S2S-6FN | G1/4 NPT1/4 | 60 | 28 | S22 | 14 |
CB-S3S-6FN | G3/8 NPT3/8 | 72 | 32 | S24 | 14 |
CB-S3S-6FN-A | G1/2 NPT1/2 | 76 | 32 | S27 | 16 |
CB-S4S-6FN | G1/2 NPT1/2 | 77 | 38 | S32 | 16 |
CB-S4S-6FN-A | G3/4 NPT3/4 | 79 | 38 | S36 | 22 |
CB-S6S-6FN | G3/4 NPT3/4 | 79 | 42 | S36 | 22 |
CB-S8S-6FN | G1 NPT1 | 97 | 48 | S41 | 23,5 |
NUMÉRO DE LA PIÈCE. | Fil | LP | φC | HP | |
CB-P2S-6FN | G1/4 NPT1/4 | 48 | 16 | S22 | 14 |
CB-P3S-6FN | G3/8 NPT3/8 | 56 | 19,7 | S24 | 14 |
CB-P3S-6FN-A | G1/2 NPT1/2 | 58 | 19,7 | S27 | 16 |
CB-P4S-6FN | G1/2 NPT1/2 | 73 | 24,5 | S32 | 16 |
CB-P4S-6FN-A | G3/4 NPT3/4 | 55 | 24,5 | S36 | 20 |
CB-P6S-6FN | G3/4 NPT3/4 | 74 | 27 | S36 | 22 |
CB-P8S-6FN | G1 NPT1 | 86 | 30 | S41 | 23,5 |
Nos services :
1. La conception adaptée aux besoins du client, OEM est disponible. |
2. Dans fois et professionnel service après-vente. |
3. Bas MOQ, forfait standard, la livraison rapide. |
4. La remise spéciale et la protection sont assurées à nos distributeurs. |
5. En tant que vendeur honnête, nous employons toujours la matière première supérieure, les équipements avancés, les techniciens qualifiés et le contrôle de qualité strict pour assurer nos produits à finir dans la caractéristique de haute qualité et stable. |
