Name: raccords-rapides-hydrauliques-filetés-cb-sps-6fn-vep
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-VEP
Availability: InStock

À la maison > produits > NOUVEAUX PRODUITS >

raccords-rapides-hydrauliques-filetés-cb-sps-6fn-vep

Place of Origin:

Shanghai, China

Nom de marque:

Carterberg

Certification:

IATF16949

Model Number:

CB-SP-6FN-VEP

Nous contacter

Demandez un devis

raccords-rapides-hydrauliques-filetés-cb-sps-6fn-vep

Détails du produit

Serise:

threaded-hydraulic-quick-coupling

Size:

1/2", 5/8", 3/4", 1", 1-1/2"

Material:

steel

Working Pressure:

7000 psi

Rated Flow:

Up to 152 GPM

Operating Temperature:

-20°C to +120°C

Application:

Portable construction equipment.Hydraulic tools,Mobile hydraulic systems in vehicles

Interchangeable:

STUCCHl VEP Series

Conditions de paiement et d'expédition

Minimum Order Quantity

Negotiation

Prix

Négociable

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

Produits connexes

raccords-rapides-hydrauliques-filetés-cb-sps-6fn-vep

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-3fm-b

Obtenez le meilleur prix

Nous contacter

86-021-37214610

Contactez-nous maintenant

Description du produit

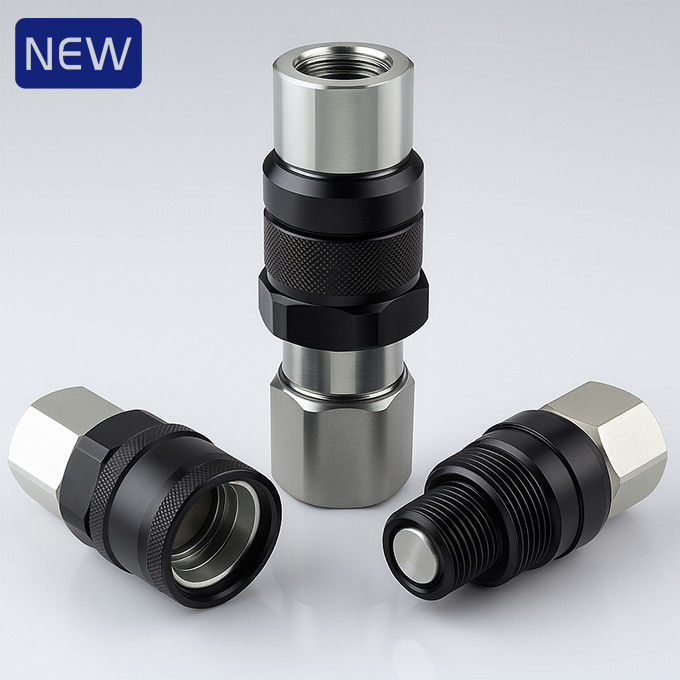

CB-SP-6FN-VEP Raccord hydraulique fileté à face plate (Nouvelle version)

Compact, sûr, compatible avec la pression résiduelle — Maintenant disponible en tant que nouvelle liste

Le CB-SP-6FN-VEP est le nouveau raccord rapide fileté de Carterberg conçu pour les systèmes hydrauliques exigeants nécessitant une intégrité de face plate et un fonctionnement sûr sous pression résiduelle.Dans le cadre de notre dernière gamme de produits, ce modèle est actuellement classé dans notre section Nouveaux produits et sera migré vers une catégorie spécifique de coupleurs filetés après l'évaluation du lancement.

Principales caractéristiques en un coup d'œil

• La conception à face plate minimise les pertes de fluide et la contamination lors du raccordement/déconnexion.

• Le système de verrouillage par manchon fileté assure un accouplement sûr et une résistance aux vibrations.

• La connexion sous pression résiduelle permet un accouplement sûr même sous pression piégée.

• Le joint collé anti-éjection améliore la fiabilité sous impulsions élevées et cycles difficiles.

• Large plage de débit et de pression, adaptée à de multiples applications d'outils et de véhicules.

Points forts de la construction et de la conception

Le CB-SP-6FN-VEP est doté d'un corps en acier avec des filetages usinés de haute précision et des composants chromés pour la durabilité.Les moitiés femelle et mâle utilisent un verrou à manchon fileté pour l'engagement manuel, assurant une étanchéité parfaite même sous pression résiduelle.

En interne, la structure de la vanne à face plate offre une étanchéité affleurante avec un contact métal sur métal.Cela limite les fuites de fluide et empêche l'intrusion d'air lors du raccordement, ce qui est particulièrement important dans les systèmes hydrauliques de construction et les configurations d'outils mobiles.

Le joint collé anti-éjection intégré protège contre les dommages internes causés par les pics de pression, ce qui le rend très fiable dans les environnements à usage intensif ou à connexions/déconnexions répétitives.

Spécifications techniques

Paramètre	Valeur
Tailles de corps disponibles	1/2", 5/8", 3/4", 1", 1-1/2"
Pression nominale	7000 PSI (1/2" à 3/4")6000 PSI (1")5000 PSI (1-1/2")
Débit nominal	12 – 152 GPM
Plage de température	-20°C à +120°C
Matériau d'étanchéité standard	NBR (Caoutchouc nitrile)
Type de vanne	Face plate, vanne affleurante
Système de verrouillage	Manchon fileté, connexion manuelle
Capacité de pression résiduelle	Oui

Aperçu dimensionnel

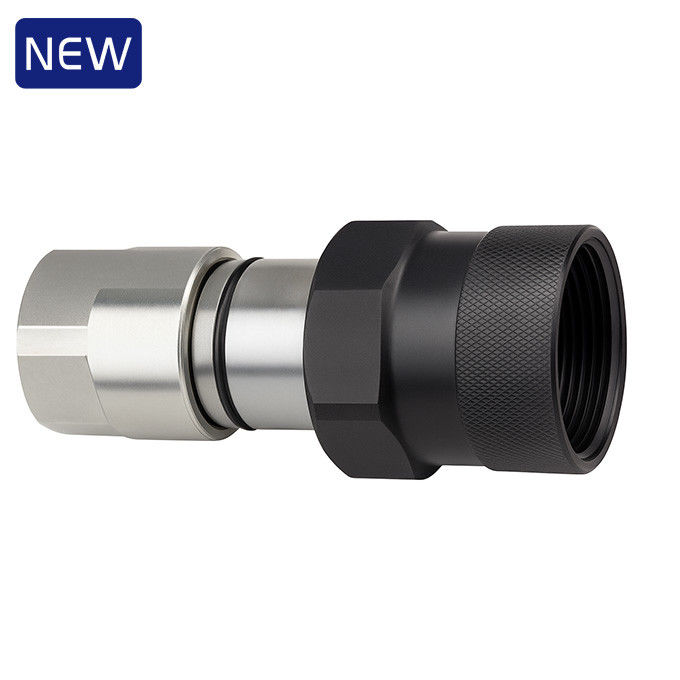

Femelle (Douille)

RÉF. DE PIÈCE	LS	D	HEX1	HEX2	A	T
CB-S4S-6FN-VEP	103.5	Φ49	S36 六角	S46 六角	16.5	G1/2 NPT1/2
CB-S6S-6FN-VEP	114	Φ53.7	S41 六角	S50 六角	20	G3/4 NPT3/4
CB-S8S-6FN-VEP	133.5	Φ58.8	S46 六角	S55 六角	21	G1 NPT1
CB-S10S-6FN-VEP	145.2	Φ68.7	S55 六角	S65 六角	21	G1-1/4 NPT1-1/4
CB-S12S-6FN-VEP	187.5	Φ92	S65 六角	S85 六角	21	G1-1/2 NPT1-1/2

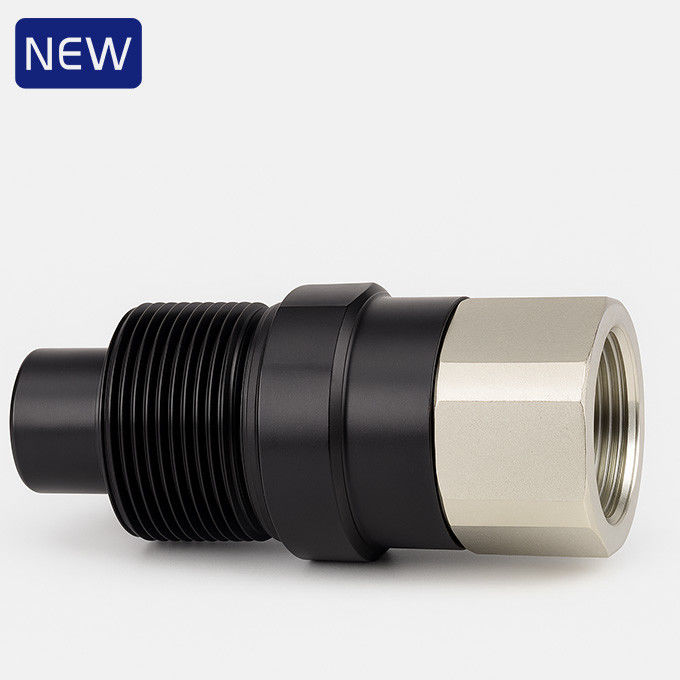

Mâle (Fiche)

RÉF. DE PIÈCE	LS	C	d	E	HEX2	A	T
CB-P4S-6FN-VEP	95	18.8	24.54	M40*3	S36 六角	16.5	G1/2 NPT1/2
CB-P6S-6FN-VEP	98.8	19.5	27.04	M45*3	S36 六角	20	G3/4 NPT3/4
CB-P8S-6FN-VEP	113.9	24	29.95	M50*3	S46 六角	21	G1 NPT1
CB-P10S-6FN-VEP	123.5	24.8	36.05	M58*3	S55 六角	21	G1-1/4 NPT1-1/4
CB-P16S-6FN-VEP	150	31.5	57	Tr80*4	S65 六角	21	G1-1/2 NPT1-1/2

Où cela fonctionne le mieux

Le CB-SP-6FN-VEP est idéal pour :

• Équipement de construction portable: Excavateurs, trancheuses et chargeuses compactes fonctionnant sous de fortes charges de pulsation.

• Outils hydrauliques: Lorsque le raccordement/la déconnexion doit se produire sous charge ou pression résiduelle.

• Systèmes hydrauliques mobiles dans les véhicules: Camions de maintenance, grues et plates-formes tout-terrain nécessitant des raccords propres et fiables.

Pourquoi il mérite votre attention

Contrairement aux coupleurs filetés de type à bille standard, le CB-SP-6FN-VEP combine la robustesse d'un système de verrouillage à vis avec la propreté et les faibles pertes des vannes à face plate.Il est conçu pour fonctionner sous pression résiduelle — une capacité souvent essentielle dans la maintenance sur le terrain ou les flux de travail interrompus.

Son étanchéité anti-éjection et sa conception de vanne affleurante le rendent particulièrement fiable dans les systèmes soumis à des cycles de pression, à un risque de contamination ou à des chocs hydrauliques sévères.

Note de classification

Actuellement publié en tant que nouveau produit, le CB-SP-6FN-VEP sera réaffecté dans la catégorie Coupleur à face plate à connexion filetée Carterberg après l'évaluation du lancement du produit et les commentaires du marché.
