Name: couplage rapide hydraulique fileté cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

À la maison > produits > NOUVEAUX PRODUITS >

couplage rapide hydraulique fileté cb rk spm

Lieu d'origine:

Shanghai, en Chine

Nom de marque:

Carterberg

Certification:

IATF16949

Numéro de modèle:

CB-RK-SPM

Nous contacter

Demandez un devis

couplage rapide hydraulique fileté cb rk spm

Détails du produit

Serise:

raccord rapide hydraulique fileté

Taille:

RK08, RK12, RK16, RK20, RK25

Matériel:

Acier au carbone, plaqué zinc-nickel

Pression de service:

6090 livres par pouce carré

Flux nominale:

6 à 76 gpm

Température de fonctionnement:

-30°C à +120°C

Application du projet:

Véhicules Spéciaux, Systèmes Hydrauliques Non-Fuite, Interchangeabilité dans les Systèmes OEM

Interchangeable:

Stucchi VR, série Voswinkel RK

Conditions de paiement et d'expédition

Quantité de commande min

Négociations

Prix

Négociable

Détails d'emballage

cartonné

Délai de livraison

7-20 jours ouvrables

Conditions de paiement

L/C,D/A,D/P,T/T,Western Union

Capacité d'approvisionnement

5000~20000 pc/month

Produits connexes

Raccords rapides hydrauliques filetés cb sps 3f bd

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-6fm-ptr

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-6fn-vep

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-3fm-b

Obtenez le meilleur prix

Nous contacter

86-021-37214610

Contactez-nous maintenant

Description du produit

Raccord hydraulique Carterberg CB-RK-SPM à visser

Valve à face plate | Raccordement avec pression résiduelle | Conception anti-déversement | Acier zingué

Le Carterberg CB-RK-SPM est un raccord rapide hydraulique à visser conçu pour les systèmes haute performance nécessitant un débranchement propre et une compatibilité avec la pression résiduelle. Conçu avec une structure de valve à face affleurante et un manchon fileté durci, ce raccord assure un fonctionnement sûr dans des conditions de débit et d'impulsion exigeantes — sans risque de déversement de fluide. Il est entièrement compatible avec les séries Stucchi VR et Voswinkel RK, offrant une interchangeabilité transparente dans diverses applications.

Principales caractéristiques

• Conception à face affleurante pour des performances sans déversement

Les interfaces de la valve se scellent hermétiquement lors du raccordement et du débranchement pour éviter les fuites ou les pertes de fluide.

• Raccordement/débranchement avec pression résiduelle

Conçu pour une pression résiduelle allant jusqu'à 10 MPa (1450 PSI) de chaque côté — idéal pour les systèmes hydrauliques sous pression dans les environnements critiques.

• Mécanisme de verrouillage par manchon fileté

Utilise un manchon en acier avec des filetages internes, assurant un accouplement sûr avec les raccords filetés mâles et une forte résistance aux vibrations et à la séparation.

• Zingage au zinc-nickel pour la résistance à la corrosion

Le traitement de surface avancé assure une protection antirouille à long terme dans les environnements extérieurs ou les équipements mobiles difficiles.

• Butée de valve avec protection d'alignement

Le dispositif de retenue spécial de la butée de valve garantit un alignement axial précis et une étanchéité fiable pendant l'utilisation.

Spécifications techniques

Paramètre	Valeur
Tailles disponibles	RK08, RK12, RK16, RK20, RK25
Pression nominale	6090 PSI (420 bar)
Débit	6 à 76 GPM (selon la taille)
Plage de température	-30°C à +120°C
Matériau du joint	NBR (Nitrile)
Matériau standard	Acier au carbone, zingué au zinc-nickel
Type de valve	Face plate, arrêt bidirectionnel
Mécanisme de raccordement	Manchon fileté (manuel)
Support de pression résiduelle	Jusqu'à 10 MPa (des deux côtés)

Aperçu dimensionnel

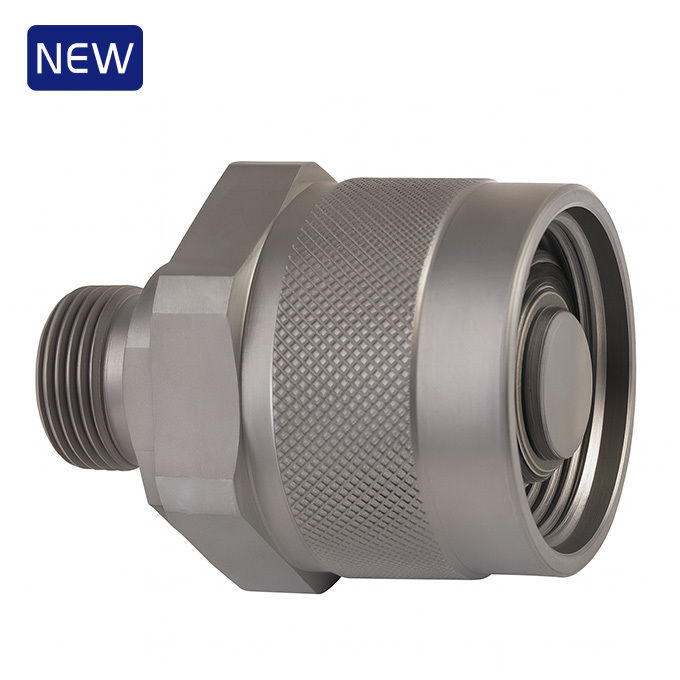

Femelle (Douille)

RÉF. DE PIÈCE	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63.4	39	S22	S32	12	M20*1.5	13.5
CB-RK08SM-10L	62.4	39	S22	S32	11	M16*1.5	13.5
CB-RK08SM-15L	63.4	39	S22	S32	14	M22*1.5	13.5
CB-RK12SM-16S	75.5	54.5	S24	S46	14	M24*1.5	17.5
CB-RK12SM-15L	73.5	54.5	S24	S46	12	M22*1.5	17.5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22.5
CB-RK16SM-16S	81	66	S32	S60	14	M24*1.5	22.5
CB-RK16SM-18L	79	66	S32	S60	12	M26*1.5	22.5
CB-RK16SM-15L	79	66	S32	S60	12	M22*1.5	22.5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*1.5	26
CB-RK25SM-38S	135	91.2	S55	S80	23	M52*2	34.5
CB-RK25SM-35L	135	91.2	S55	S80	16	M45*2	34.5

Mâle (Fiche)

RÉF. DE PIÈCE	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*1.5	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*1.5	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*1.5	24
CB-RK12PM-16S	75.5	M36*3	S41	S41	S32	14	M24*1.5	28.7
CB-RK12PM-15L	73.5	M36*3	S41	S41	S32	12	M22*1.5	28.7
CB-RK16PM-20S	79.2	M48*3	S55	S50	S15	16	M30*2	35.2
CB-RK16PM-16S	77.2	M48*3	S55	S50	S15	14	M24*1.5	35.2
CB-RK16PM-18L	75.2	M48*3	S55	S50	S15	12	M26*1.5	35.2
CB-RK16PM-15L	75.2	M48*3	S55	S50	S15	12	M22*1.5	35.2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43.5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43.5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43.5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43.5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*1.5	43.5
CB-RK25PM-38S	124.8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118.8	M79*4	S85		S55	16	M45*2	58

Scénarios d'application

• Véhicules spéciaux

Tels que les camions de pompiers, les engins de chantier, les camions de nettoyage et les équipements de mélange mobiles.

• Systèmes hydrauliques sans fuite

Y compris toute application nécessitant des raccords à rupture propre, une manipulation de fluide sans déversement et un débranchement sûr en pression.

• Interchangeabilité dans les systèmes OEM

Convient aux mises à niveau ou aux remplacements de systèmes avec les séries Stucchi VR / Voswinkel RK.

Pourquoi c'est important

Le CB-RK-SPM se distingue dans sa catégorie en combinant un raccordement sans déversement, une compatibilité avec la pression résiduelle et un verrouillage fileté robuste — le tout dans un corps résistant à la corrosion. Pour les ingénieurs et les intégrateurs de systèmes à la recherche d'une solution plus propre, plus sûre et compatible à l'échelle mondiale, ce modèle Carterberg offre des performances sans compromis.
