Raccords rapides hydrauliques filetés cb sps 3f bd

Lieu d'origine:

Shanghai, en Chine

Nom de marque:

Carterberg

Certification:

IATF16949

Numéro de modèle:

Les données de l'échantillon sont fournies par les autorités compétentes.

Nous contacter

Demandez un devis

Raccords rapides hydrauliques filetés cb sps 3f bd

Détails du produit

Serise:

raccord rapide hydraulique fileté

Taille:

Un quart, trois, huit, deux, trois, quatre, un, un, un, un, deux, deux.

Matériel:

Acier au carbone

Pression de service:

5 000 – 10 000 psi

Flux nominale:

2 – 200 gpm

Température de fonctionnement:

-20°C à +120°C

Application du projet:

Équipement hydraulique mobile, machines agricoles, systèmes industriels

Interchangeable:

Série FASTER VVS

Conditions de paiement et d'expédition

Quantité de commande min

Négociations

Prix

Négociable

Détails d'emballage

cartonné

Délai de livraison

7-20 jours ouvrables

Conditions de paiement

L/C,D/A,D/P,T/T,Western Union

Capacité d'approvisionnement

5000~20000 pc/month

Produits connexes

Raccords rapides hydrauliques filetés cb sps 3f bd

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-6fm-ptr

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-6fn-vep

Obtenez le meilleur prix

raccords-rapides-hydrauliques-filetés-cb-sps-3fm-b

Obtenez le meilleur prix

Nous contacter

86-021-37214610

Contactez-nous maintenant

Description du produit

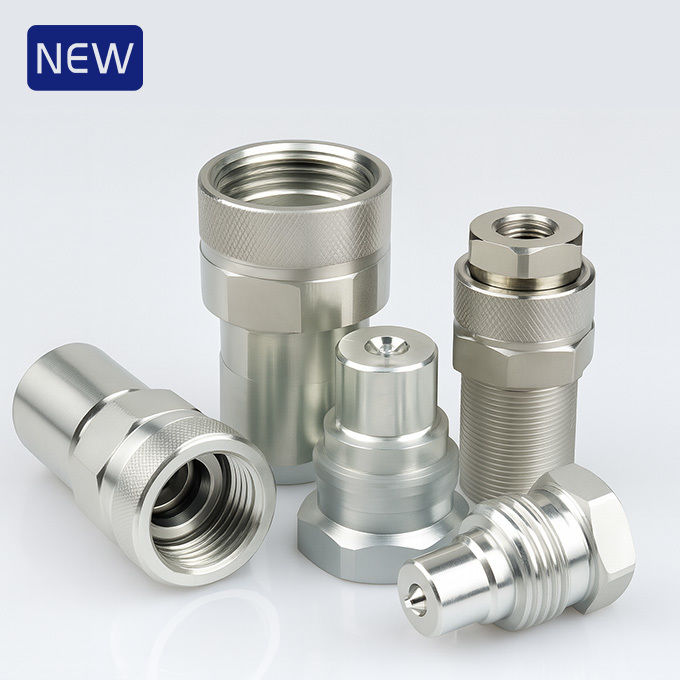

Raccord rapide hydraulique fileté Carterberg CB-SPS-3F-BD

Performance robuste pour les applications à impulsions exigeantes

Le raccord rapide CB-SPS-3F-BD de Carterberg est conçu pour les conditions extrêmes. Avec un mécanisme de verrouillage fileté et une construction en acier robuste, il offre des performances fiables dans les équipements mobiles, l'agriculture et les systèmes industriels soumis à des débits élevés et à des pics de pression.

Principales caractéristiques

• Verrouillage par manchon fileté

L'engagement manuel du filetage entre la douille et la fiche assure une connexion sûre et étanche sous pression.

• Conception de valve anti-impulsion

La structure interne de la valve résiste aux chocs hydrauliques et aux impulsions de pression à haute fréquence, protégeant les composants et prolongeant la durée de vie du système.

• Construction en barre

Usiné avec précision à partir d'une barre d'acier massif pour une résistance mécanique et une résistance à l'usure maximales.

• Finition résistante à la corrosion

Le processus de placage avancé offre une protection renforcée dans les environnements extérieurs et corrosifs.

• Compatibilité du système

Entièrement compatible avec les raccords de la série FASTER VVS pour une intégration transparente dans les cas de remplacement ou d'extension.

Spécifications techniques

Spécification	Valeur
Plage de tailles	1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
Pression nominale	5 000 – 10 000 PSI
Débit nominal	2 – 200 GPM
Plage de température	-20°C à +120°C
Matériau du joint	NBR (Nitrile)
Type de connexion	Fileté, manuel

Aperçu dimensionnel

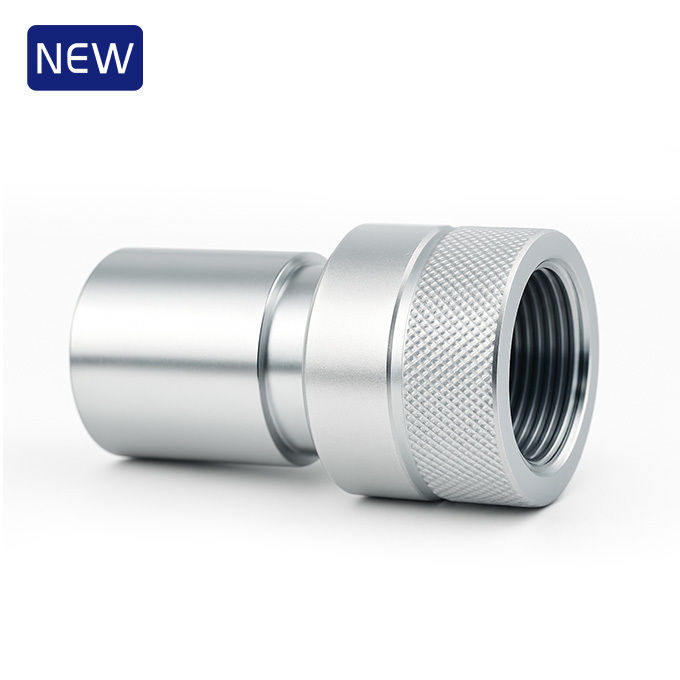

Femelle (Douille)

RÉF. DE PIÈCE	LS	D	HEX1	HEX3	A	T
CB-S2S-3FN-BD	68	30	23	27	16	G1/4 NPT1/4
CB-S3S-3FN-BD	75.6	39.7	30	36	14.5	G3/8 NPT3/8
CB-S4S-3FN-BD	86.4	45	34	41	19	G1/2 NPT1/2
CB-S6S-3FN-BD	105.5	53.8	41	50	23	G3/4 NPT3/4
CB-S8S-3FN-BD	123	58.8	50	55	23	G1 NPT1
CB-S10S-3FN-BD	152.5	78.5	65	75	26	G1-1/4 NPT1-1/4
CB-S12S-3FN-BD	172	98	75	90	27	G1-1/2 NPT1-1/2
CB-S16S-3FN-BD	206.5	129	100	125	27	G2 NPT2

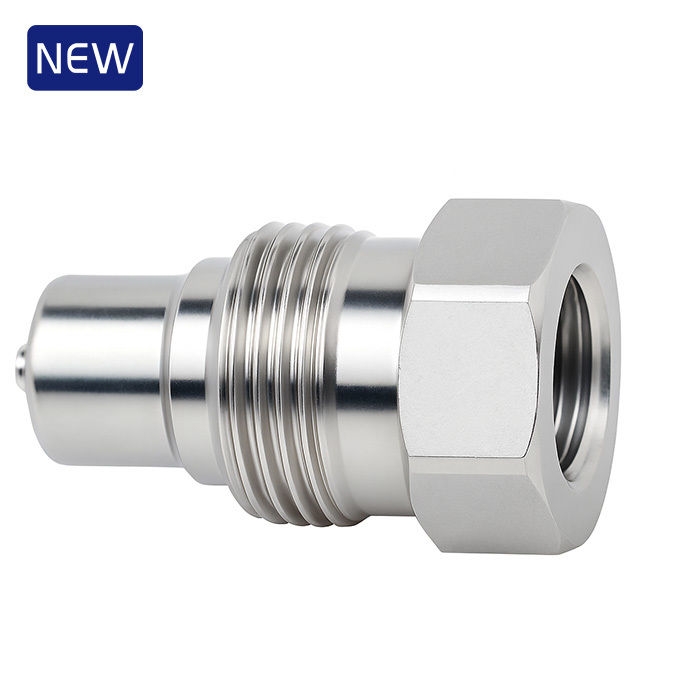

Mâle (Fiche)

RÉF. DE PIÈCE	LP	HEX2	A	T
CB-P2S-3FN-BD	43	25	13	G1/4 NPT1/4
CB-P3S-3FN-BD	48	32	16	G3/8 NPT3/8
CB-P4S-3FN-BD	53	34	18	G1/2 NPT1/2
CB-P6S-3FN-BD	63	46	21	G3/4 NPT3/4
CB-P8S-3FN-BD	72	50	23	G1 NPT1
CB-P10S-3FN-BD	86	65	26	G1-1/4 NPT1-1/4
CB-P12S-3FN-BD	95	80	27	G1-1/2 NPT1-1/2
CB-P16S-3FN-BD	118	110	27	G2 NPT2

Scénarios d'application

Le CB-SPS-3F-BD est conçu pour être utilisé dans :

• Équipements hydrauliques mobiles – Tracteurs, excavatrices, foreuses

• Machines agricoles – Moissonneuses-batteuses, contrôle de l'irrigation

• Systèmes industriels – Groupes motopompes hydrauliques, actionnement de vérins sous charges dynamiques

Sa durabilité et sa résistance aux surpressions en font l'outil idéal pour les environnements soumis à des cycles de pression fréquents ou à des contraintes mécaniques élevées.

Pourquoi choisir le CB-SPS-3F-BD ?

Contrairement aux raccords à face plate ou à vanne à bille standard, le CB-SPS-3F-BD offre une connexion filetée mécaniquement renforcée, ce qui :

• Réduit les défaillances de connexion dues aux vibrations

• Gère la pression résiduelle sans perte de fluide

• Prolonge la durée de vie dans les cycles de service agressifs

Cela en fait une solution fiable lorsque la sécurité, la prévention des fuites et une utilisation robuste sont des priorités absolues.
